Характеристики

• Тип: Модульний
• Кількість полюсів: 2
• Тип мережі: AC (змінний струм)
• Характеристика розчеплювача: B
• Номінальний струм, А: 20, 25
• Підключення: 2P
• Максимальний струм КЗ, kA: 4.5
• Серія виробника: Basic M
• Розчіплювач: Тепловий

Призначення і параметри пристрою

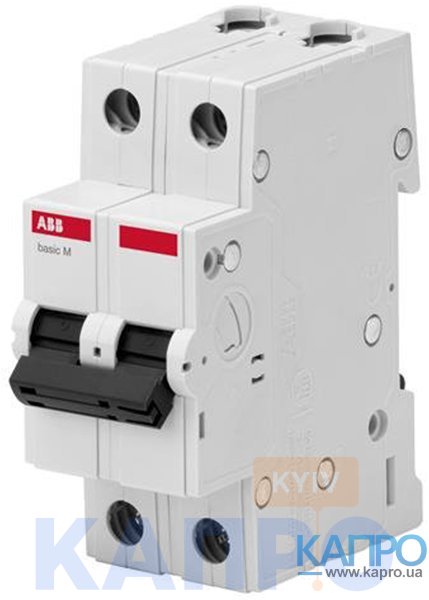

Модульні автоматичні вимикачі Abb серії – Basic M забезпечують захист електроустановок від струмів перевантаження і короткого замикання, гарантуючи надійну і безпечну експлуатацію.
Призначений для автоматичного захисту від струмів короткого замикання (КЗ) і теплового навантаження.
Серия: Basic M.
Тип: 1-фазний.
Кількість полюсів: 2.
Максимальний струм короткого замикання: 4,5kA.
Номінальний струм, А: 25.
Характеристика відключення: B.

Технічні параметри (ЗАГАЛЬНІ)

Полюси: 1P, 2P, 3P, 4P
Характеристика спрацьовування: B/ C
Номінальний струм In: От 6 до 63 A
Номінальна частота: 50 Гц
Номінальна напруга Ue: 1Р: 230/400 В змінного струму і 2–4P: 400 В змінного струму.
Відключаюча здатність Icn: 4,5 кА

Розміри кабельних контактів

Кабель з монолітною жилою:
– 6–40 A: 1–25 мм²;
– 50–63 A: 1–35 мм²
Гнучкий кабель:
– 6–40 A: 1–16 мм²
– 50–63 A: 1–25 мм²

Фізичні показники

Момент затягування: 2,0 Н·м
Довжина зачистки кабелю: 12,5 мм
Викрутка: Pozidriv № 2

Габаритні розміри, В x Г x Ш:

• 1P — 88 x 69 x 17,5 мм
• 2P — 88 x 69 x 35 мм
• 3P — 88 x 69 x 52,5 мм
• 4P — 88 x 69 x 70 мм

Средний вес

• 1P — 93 г
• 2P — 186 г
• 3P — 279 г
• 4P — 372 г

Зносостійкість і температурні показники

Електрична зносостійкість: 4000 циклів.
Механічна зносостійкість: 10 000 циклів.
Температура навколишнього середовища: (з середньодобовими значеннями ≤ +35 °C) від –25 до +55 °C.
Температура зберігання: від –40 до +70 °C.
Ступень захисту з кришкою: IP40.

Сертифікація продукції

Якість автоматичних вимикачів Basic M відповідають сертифікатам: EAC, CE

Пломбування автоматичного вимикача

У випадках необхідності пломбування автоматичного вимикача Basic M необхідно окремо докупити спеціальний аксесуар BMS911 (код для заказа –2CSS600991R0001).

Приклад установки для 1-ф мережі

Наведемо приклад типової установки з дотриманням вимог безпеки для невеликої квартири.

Приклад установки для 3-ф мережі
