Характеристики

• Тип: Модульний
• Кількість полюсів: 1
• Тип мережі: AC (змінний струм)
• Характеристика розчеплювача: C
• Номінальний струм, А: 50
• Підключення: 1P
• Максимальний струм КЗ, kA: 6
• Монтаж: На din-рейку
• Серія виробника: ETIMAT 10
• Розчіплювач: Тепловий
• Країна виробництва: Словенія

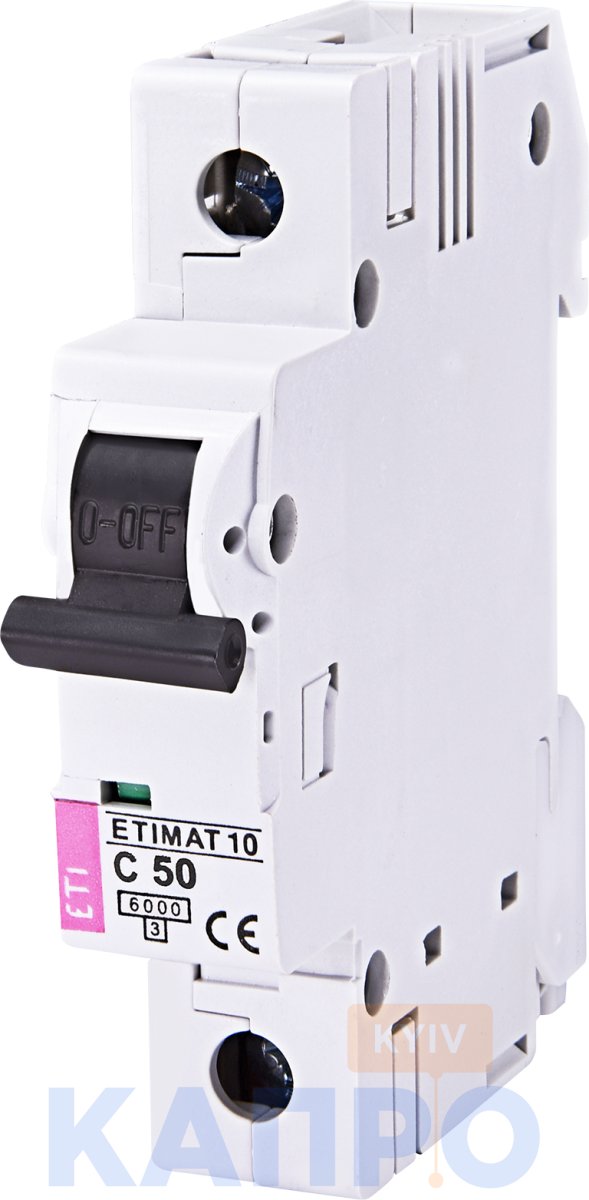

Автоматичні вимикачі ETIMAT 10 використовуються для захисту електричних ланцюгів змінного струму від перевантажень і коротких замикань.

Опис пристрою

Технічні характеристики:

– Номінальна напруга: 230V, 50Гц AC / max. 60V DC (постійний струм)
– Номінальний струм: 50 A
– Здатність відключення: 6 kA
– Кількість полюсів: 1
– Кількість і ширина модулів: 1 (17,6 мм)
– Клас обмеження енергії: 3
– Характеристика відключення: C
– Монтаж: на шину ТН 35

Особливості конструкції автоматів ETI ETIMAT 10:

Автоматичні вимикачі виробництва ETI серії ETIMAT 10 мають наступні особливості і переваги:

• Інформативна індикація положення на рукоятці пристрою «ON / OFF».
• Місце для маркування. Можливість установки додаткового аксесуара: маркувального віконця (код ETI 2159151, замовляється окремо).
• Індикатор реального стану контактної групи автоматичного вимикача. Не залежить від положення рукоятки (зелений: контакти автомата розімкнуті, червоний: контакти замкнуті).
• Можливість пломбування автоматичного вимикача ET-68 в положенні «ON / OFF».
• До автомату серії ETIMAT 10 є можливість монтажу додаткових пристроїв, таких як блок контактів – монтаж ліворуч, незалежний расцепитель – праворуч.
• У електричних автоматах ETIMAT 10 передбачений захист від випадкового дотику до струмоведучих частин.
• Спеціальний тип кріплення автомата ETIMAT 10 дозволяє кріпити його на шину TH-35 легко і надійно. Монтаж автоматичного вимикача на дин-рейку не вимагає використання інструментів, а також демонтажу шинної збірки при заміні даного пристрою.
• Все модульні автоматичні вимикачі ETI мають можливість одночасного підключення шини живлення і провідника, як зверху, таки і знизу.
• Кожен автоматичний вимикач ETI ETIMAT 10 позначений кодом EAN.

Механизм автоматичного вимикача ETIMAT 10 ETI

• Для забезпечення високого комутаційного ресурсу автоматичного вимикача ETIMAT 10 в механізмі реалізована функція «швидкого включення».
• Комбінований механізм скидання (час відключення ~ 2,5 мсек.)
• Силові контакти автоматичних вимикачів ETI ETIMAT 10 покриті сріблом, що забезпечує низький перехідний опір контактної групи, що сприяє збільшеному електричному ресурсу.
• Налаштування теплового розчеплювача контролюється фіксуванням регулювального гвинта за допомогою фарби (збереження стабільності параметрів).
• Тепловий расцепитель забезпечує захист від теплового перевантаження – біметалічна пластина.
• Захист від короткого замикання – електромагнітний расцепитель.
• Мінімальна кількість місць зварювання, всі струмопровідні частини виконані з міді (низька перехідний опір).
• Дугогасительная камера складається з 12 пластин (швидке і надійне гасіння дуги).
• Керамічна ізолююча перегородка (надійний захист від впливу термічних навантажень).

Габаритні розміри і схема підключення автомата захисту ETIMAT 10 - 2171312

Характеристики відключення (C) I-t при 50/60 Гц
