Характеристики

• Тип пристрою: Блок керування
• Тип мережі: Трифазна
• Номинальний струм, А: 63
• Захист по струму: Є
• Захист по напрузі: Є
• Країна виробництва: Україна
• Гарантія, років: 10

УБЗ 302 забезпечує захист електродвигунів при:

• неякісних мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс лінійних напруг);
• Механічних перевантаженнях (симетричний перевантаження по фазним / лінійним струмів);
• Перевищенні порога струму зворотної послідовності:
• несиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна і / або кабелю, що підводить (порівняння коефіцієнта несиметрії струму за зворотною послідовністю з коефіцієнтом несиметрії напруги по зворотній послідовності);
• зникнення моменту на валу електродвигуна («сухий хід» - для насосів) захист за мінімальним пусковому та / або робочому струму;
• затягнути пуску двигуна або блокування ротора;
• Неприпустимо низький рівень ізоляції між статором і корпусом двигуна (перевірка перед включенням);
• замикання на «землю» обмотки статора під час роботи - захист по струмів витоку на «землю»;
• Тепловий перевантаження двигуна;
• перегріву обмоток (визначається температура обмоток при використанні вбудованих в двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки.
Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию внешнего магнитного пускателя (в дальнейшем МП), включающего двигатель, до тех пор, пока блок не будет выключен или отключен контроль токов двигателя при отключенном реле нагрузки.

Загальний опис блоку захисту

Пристрій може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю. УБЗ забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних(лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.

Для забезпечення надійності електричних з'єднань слід використовувати гнучкі проводи з ізоляцією на напругу не менше 450 В, кінці яких необхідно зачистити від ізоляції на 5 ± 0,5 мм і обжати втулковими наконечниками. Рекомендується використовувати дріт перерізом не менше 1 мм 2. Кріплення дротів повинно виключати механічні пошкодження, скручування та стирання ізоляції проводів.

Переваги:

• Робоча температура від -20° до +55°.
• Управління електродвигунами по каналах дистанційного керування.
• Захист електродвигуна від перегріву обмоток, по максимальній та мінімальні лінійній напрузі, по зниженню порядку чергування фаз.

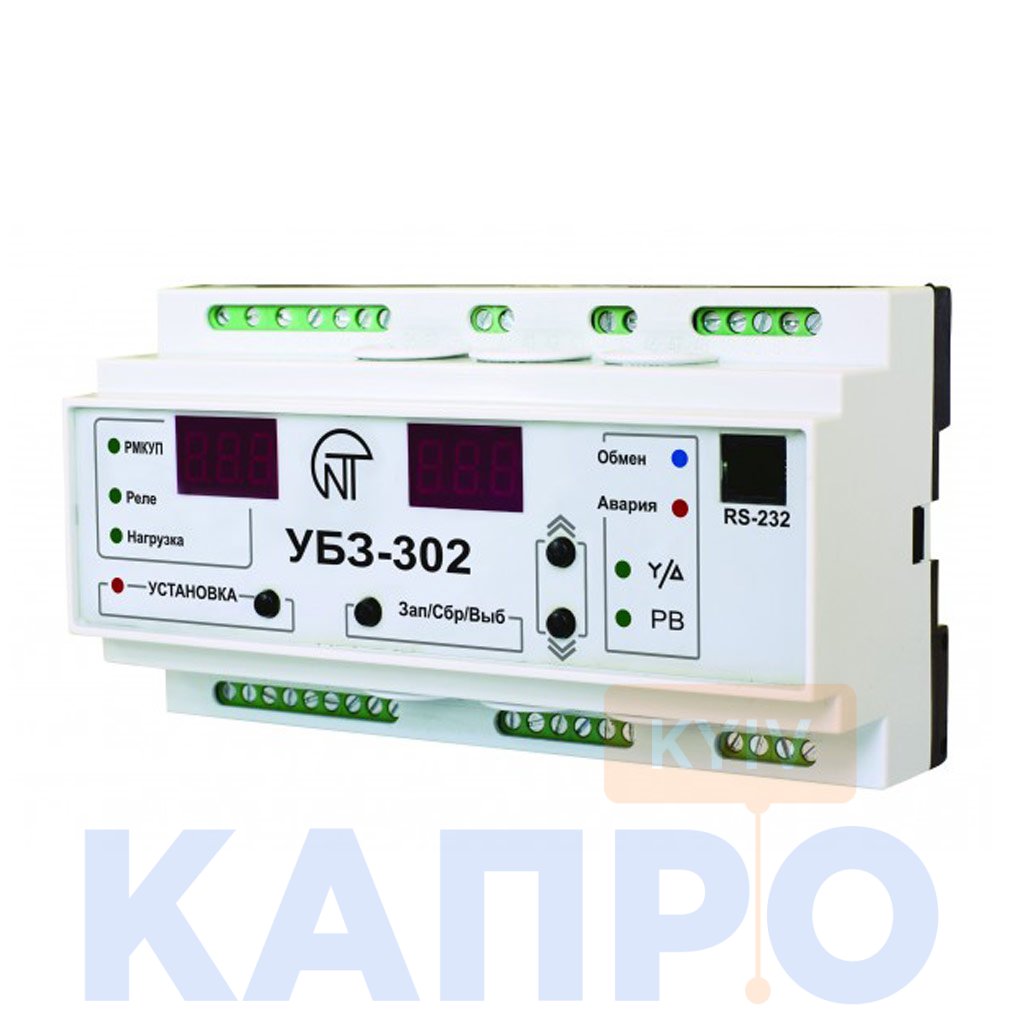

Конструкція УБЗ-302

Індикація і управління

1. Червоний світлодіод ВСТАНОВЛЕННЯ - горить, коли УБЗ знаходиться в режимі установки параметрів
2. Зелений світлодіод НАВАНТАЖЕННЯ - горить, коли реле навантаження включено
3. Зелений світлодіод РЕЛЕ - горить, коли функціональне реле включено
4. Зелений світлодіод РМКУП - горить, коли УБЗ знаходиться в режимі РМКУП
5. Трехразрядное індикатор мнемоніки параметра:

6. Точка в молодшому розряді індикатора горить, коли УБЗ знаходиться в режимі установок наладчика;

7. Точка в середньому розряді індикатора горить, коли значення установчого параметра захищено паролем наладчика;

8. Точка в старшому розряді індикатора горить, коли установчий параметр не входить в список РМКУП
9. Трехразрядное індикатор значення параметра
10. Синій світлодіод ОБМІН - горить, коли йде обмін даними з ПК
11. Червоний світлодіод АВАРІЯ:
     - при вимкненому реле навантаження: горить, коли УБЗ знаходиться в стані аварії (блимає якщо після аварії можливий АПВ);
     - при включеному реле навантаження - блимає, коли двигун знаходиться в стані перевантаження по максимальному струму або теплового перевантаження, але час відключення реле навантаження ще не настав.
12. Роз'єм для підключення УБЗ до ПК по RS-232
13. Зелений світлодіод З / Т горить, коли функціональне реле УБЗ працює в режимі зірка-трикутник (п.2.4.3)
14. Зелений світлодіод РВ горить, коду функціональне реле УБЗ працює в режимі реле часу
15. Кнопка (в тексті ВГОРУ) - перегортання яку вказують параметрів в режимі перегляду параметрів і перегортання меню в режимі установки параметрів
16. Кнопка (в тексті ВНИЗ) - перегортання яку вказують параметрів в режимі перегляду параметрів і перегортання меню в режимі установки параметрів
17. Кнопка Зап / Скин.к / Виб - запис параметрів в режимі установки, перемикання групи відображаються параметрів в режимі перегляду, скидання
18. Кнопка ВСТАНОВЛЕННЯ - включає режим установки параметрів

Габаритні розміри блоку
