Характеристики

• Тип клеми: N-нуль
• Установка: Довільне
• Для провідників: Мідь
• Тип затиску: Гвинтовий
• Маркування: Без маркировки
• Кількість полюсів: 1
• Кількість з'єднань: 16
• Затиск min, mm²: 6
• Затиск max, mm²: 16
• Номінальниа напруга, V: 400
• Номінальний струм, А: 100
• Колір: Синий
• Переріз шини: 6х9
• Дод.комплектація: Шини

Опис

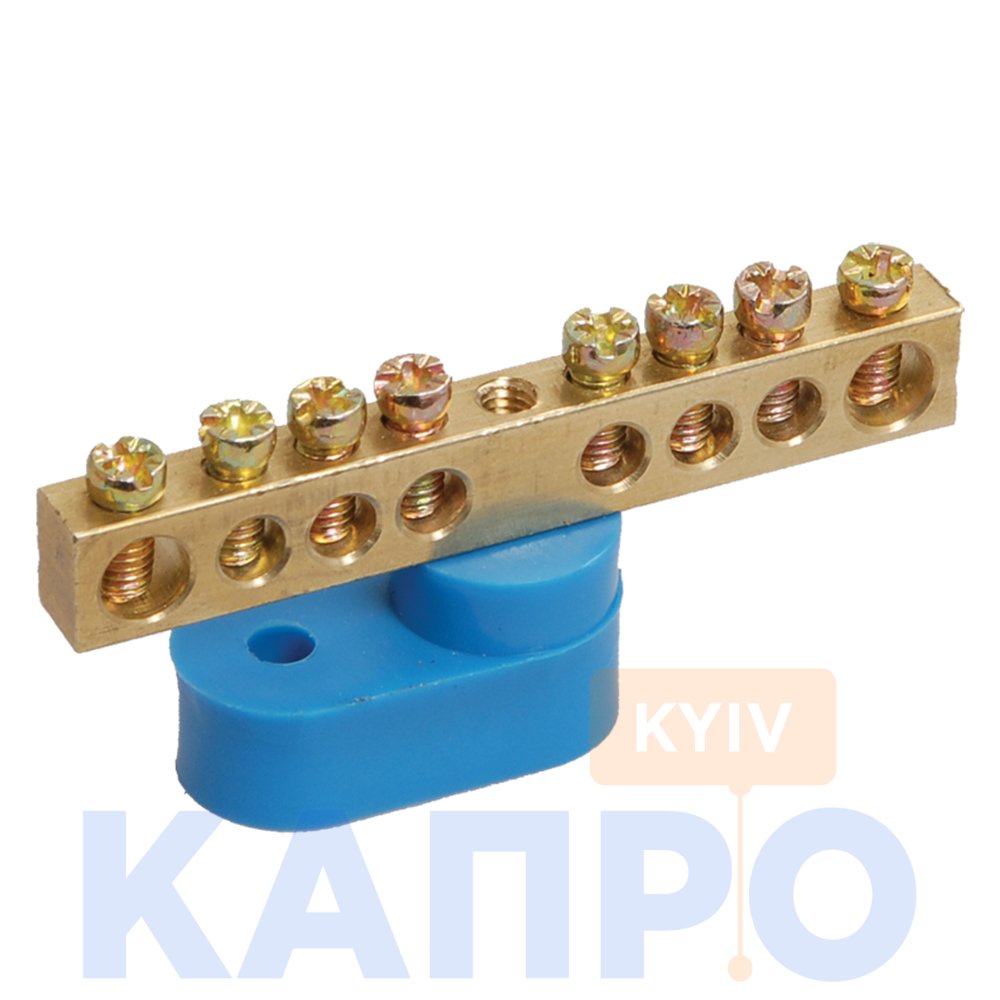

Шина з ізолятором типу ШНИ призначена для електричного та механічного з'єднання нульових, захисних і фазних провідників.

ШНИ YNN10-69-16C1-K07 виготовлена ​​з латунної шини, встановленої на пластиковий ізолятор або в ізолятор, виготовлений з самозагасаючого пластика. Рекомендується експлуатувати при температурі навколишнього середовища від -40 ° до + 50 ° і вологістю не більше 90%.

Технічні характеристики

Перетин шини: 6х9
Номінальний струм In: 100 А
Матеріал: Латунь
Тип поверхні: Необроблена
Кількість кабельних виводів: 16
Типовиконання: З 1-м кутовим ізолятором
Колір ізолятора: Синій
Гвинти кріплення: М4
Номінальна напруга: 400 В
Макс. поперечний переріз провідника: 16/6 мм²
Температура експлуатації: -40..+50 °C
Довжина: 116 мм
Висота: 26,3 мм
Глибина: 29 мм
Кліматичне виконання: У1
Тип монтажу: Гвинтовий, на монтажну панель
Кількість шин: 1
Призначення шини: N-нуль

Артикул: YNN10-69-16C1-K07

Габаритне креслення шини в корпусі 6х9 от IEK

Переваги виробу:

• Ізолятори шини вироблені з негорючих матеріалів.
