Характеристики

• Для провідників: Мідь
• Дод.комплектація: Шини

Опис

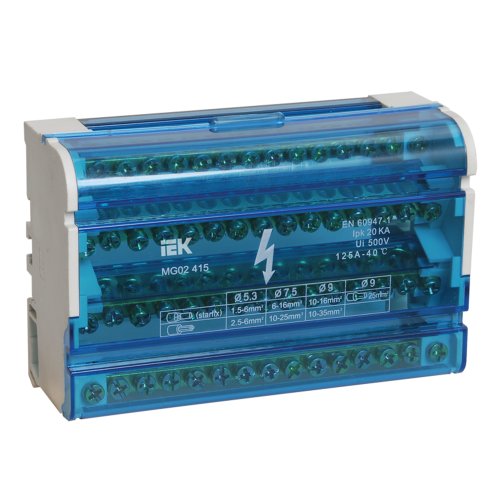

Виріб виготовлений з високоякісної латуні, задня панель та прозора захисна кришка виготовляються з самозагасаючого пластика.

Шина YND10-4-15-125 застосовується при комплектації щитового обладнання для під'єднання нульового дроту (нульова робоча шина), дротів заземлення та фазних провідників.

Технічні характеристики

Перетин шини: 4х15
Номінальний струм In: 125 А
Матеріал: Латунь
Тип поверхні: Необроблена
Кількість кабельних виводів: 15
Типовиконання: В корпусі
Колір ізолятора: Сірий
Гвинти кріплення: М5
Номінальна напруга: 400 В
Макс. поперечний переріз провідника: 10/25 мм²
Температура експлуатації: -25..+40 °C
Довжина: 132 мм
Ширина: 132 мм
Висота: 87 мм
Глибина: 50 мм
Тип монтажу: На DIN рейку, на панель щита двома гвинтами
Кількість шин: 4
Призначення шини: L+PEN
Ступінь захисту - IP: IP20
Номін. ударний струм Ipk: 20 кА
Номін. напруження ізоляції Ui: 500 В

Артикул: YND10-4-15-125

Габаритне креслення шини в корпусі 4х15 от IEK

Переваги виробу:

• Крос-модулі виготовляються з двома або чотирма шинами, розрахованими на струми до 100 А і 125 А.
• Кожна шина окремо ізольована.
