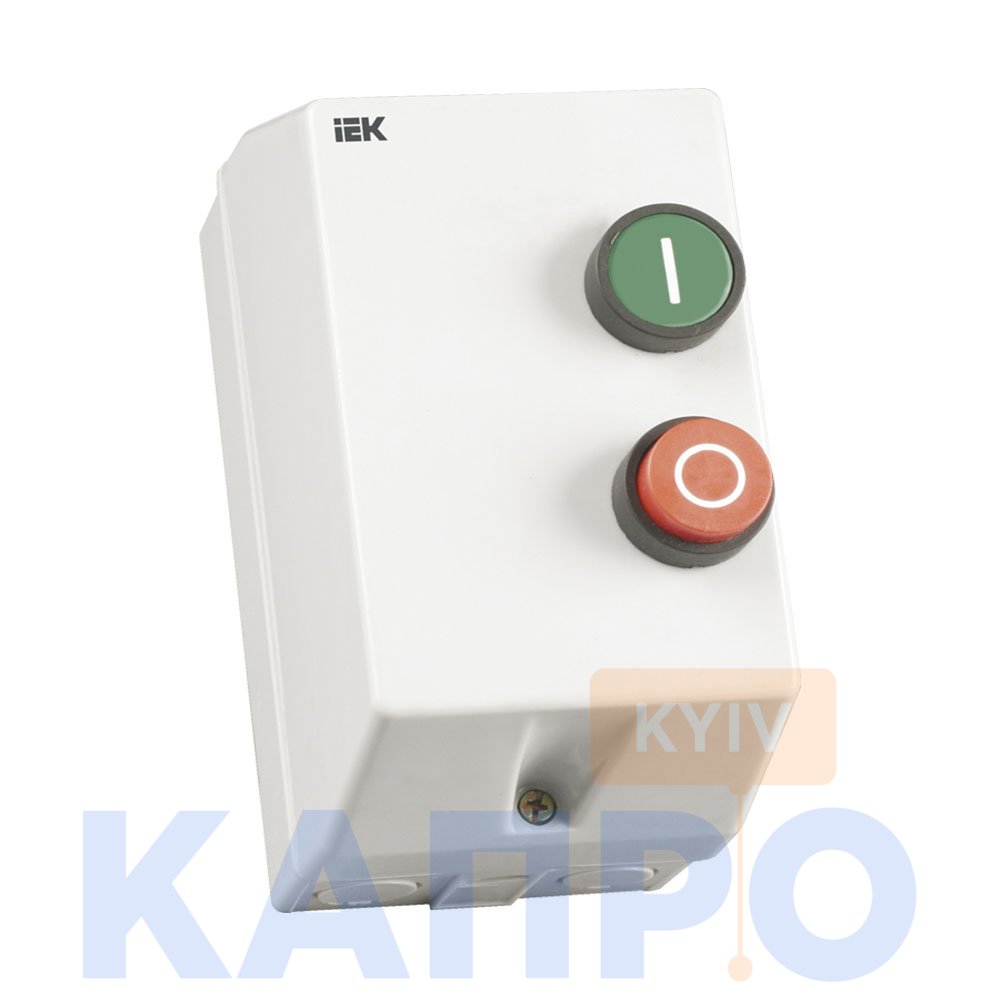

  • Контактор КМИ11860 18А в корпусі Ue=380В/АС3 IP54, іЕК, KKM16-018-380-00

  • Контактор КМИ11860 18А в корпусі Ue=380В/АС3 IP54, іЕК, KKM16-018-380-00
    • Доставка
      • Самовивіз з магазину
      • По Києву: 1-2 дні
      • По Україні: за тарифами перевізника
      Оплата
      • Готівкою при отриманні
      • Оплата банківською карткою
      • Приват 24
      • Безготівковий розрахунок
      Захист споживача
      • Консультації професіоналів
      • Оригінальна продукція
      • Офіційна гарантія
      • Повернення на протязі 14 днів
    • IEK
      4-6 тижнів
      1 225.54грн
      • Код постачальника:KKM16-018-380-00
      • Бренд:IEK
      • Номінальний струм, А:18
      • Струм управління:AC (змінний струм)
      • Номінальний струм котушки управління, V:380
      • Кількість і положення контактів:3НВ
      Задати питання
  • Опис

    Контактори КМИ11860 в зборі з електротепловим реле в захисній оболонці призначені для дистанційного пуску безпосереднім підключенням до мережі й зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором на напругу змінного струму до 400 В, а також для захисту електродвигунів від перевантажень неприпустимої тривалості та надструмів, що виникають при обриві однієї з фаз.

    Короткі технічні характеристики

    Номін. напруга живлення ланцюга управ. Us AC 50 Гц: 380 В
    Тип напруги управління: Змінний (AC)
    Номін. робочий струм Ie при AC-1 400 В: 32 А
    Номін. робочий струм Ie при AC-3 400 В: 18 А
    Ступінь захисту - IP: IP54
    Висота: 166.0 мм
    Ширина: 88.0 мм
    Глибина: 140.0 мм
    Січен. приєднан. гнуч. кабелю без наконечн. реле гц: 1,5-10 мм²

    Читати повністю

    Характеристики

    • Обладнання: Силовий контактор
    • Номінальний струм, А: 18
    • Струм управління: AC (змінний струм)
    • Номінальний струм котушки управління, V: 380
    • Кількість і положення контактів: 3НВ
    • Особливості: У корпусі

    Опис

    Контактор КМІ в захисній оболонці призначений для дистанційного пуску безпосереднім підключенням до мережі та зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором на напругу змінного струму до 400 В, а також для захисту електродвигунів від перевантажень неприпустимої тривалості та надструмів, що виникають при обриві однієї з фаз.

    Є комплектним пристроєм, що складається з малогабаритного контактора КМІ, теплового реле РТІ, оболонки з сальниками та кнопок управління.

    Рекомендується

    Під час установки контакторів КМІ 10910 + КМІ 23211 використовувати пластикову оболонку, контакторів КМІ 34012 + КМІ 49512 - металеву оболонку.

    Технічні характеристики

    Номін. напруга живлення ланцюга управ. Us AC 50 Гц: 380 В
    Тип напруги управління: Змінний (AC)
    Номін. робочий струм Ie при AC-1 400 В: 32 А
    Номін. робочий струм Ie при AC-3 400 В: 18 А
    Номін. коммут. потужність при AC-3 400 В: 7,5 кВт
    Кількість норм. розімкнутих-НО силових конт: 3
    Номін. роб. напруга змінного струму Ue – гц: 380 В
    Номін. напруга ізоляції Ui – гц: 660 В
    Номін. імпульсна напруга Uimp – гц: 6 кВ
    Умовний тепловий струм Ith при АС-1 – гц: 32 А
    Макс. короткочасне навантаження – гц: 324 А
    Умовний струм короткого замикання Inc – гц: 3000 А
    Захист від надструмів – пред. gG – гц: 25 А
    Потужність розсіювання при Ie АС-3 – гц: 0.80 Вт
    Потужність розсіювання при Ie АС-1 – гц: 2.50 Вт
    Типовиконання електрон. реле:РТИ-1321
    Мех. зносостійкість - гц: 10 млн циклів
    Коммут. зно-сть загальний ресурс – гц: 1.0 млн циклів
    Частота включень мех. зно-сть в годину – гц: 3600
    Частота включень комутації. знос. в годину – гц: 1200
    Крутний момент при затягуванні – гц: 1.2 нм
    Діапазон напруги спрацьовування – цу: (0,8...1,1)Uc
    Гнучкий кабель без наконечника – гц: 1,5-4 мм²
    Діапазон напруги відпускання – цу: (0,2...0,75)Uc
    Жорсткий кабель без наконечника – гц: 2,5-6 мм²
    Потужність спожив. котушки при спрацьовуванні Uc – цу: 60.0 ВА
    Потужність спожив. котушки при утриманні Uc – цу: 7.0 ВА
    Час спрац. при замиканні-цу: 12-22 мс
    Час спрац. при розмиканні-цу: 4-19 мс
    Ел. зно-сть млн ком. циклів при АС – 3-цу: 1.40
    Ел. зно-сть млн ком. циклів при АС – 1-цу: 1.00
    Мех. зносостійкість-цу: 2.0 млн ком циклів
    Потужність розсіювання-цу: 3.0 Вт
    Діапазон уставок реле – гц: 12-18 А
    Номін. напруга ізоляції – реле гц: 660 В
    Номін. імпульсна напруга – реле гц: 6 кВ
    Номін. напруга ізоляції – реле гц: 0-400 Гц
    Момент затяжки-реле гц: 2 нм
    Струм термічної стійкості - дод. конт. ел. реле: 5 А
    Момент затяжки - дод. конт. ел. реле: 1.2 нм
    Тип дод. контакту електротепл. реле: 1з
    Тип підключення силової ел. ланцюга: Гвинтове з'єднання
    Ступінь захисту - IP: IP54
    Кліматичне виконання: УХЛ4
    Температура експлуатації: -25...+50 °C
    Висота: 166.0 мм
    Ширина: 88.0 мм
    Січен. приєднан. гнуч. кабелю без наконечн-реле гц: 1,5-10 мм²
    Глибина: 140.0 мм
    Січен. приєднан. жорсткого кабелю-реле – гц: 1-6 мм²
    Січен. приєднан. гнуч. кабелю з наконечн-реле – гц: 1-4 мм²
    Січен. приєднан. провідників - дод. конт. ел. реле: 1-2,5
    мм²
    Зах. від надструмів - запоб. gG-доп. конт. ел. реле: 5 А

    Габаритне креслення

    Габаритне креслення контакторів КМИ

    Артикул: KKM16-018-380-00

    Схема підключення контактора

    Схема підключення контактора КМИ11860 KKKM16-018-380-00

    Схема підключення контактора КМИ11860 KKM16-018-380-00

    Пристрій володіє певними перевагами:
    Низьким рівнем шуму.
    Високою електричною зносостійкістю.
