Характеристики

• Тип клеми: Вводна
• Установка: На дин-рейку 35 mm
• Для провідників: Мідь
• Тип затиску: Гвинтовий
• Маркування: Без маркировки
• Кількість полюсів: 1
• Кількість з'єднань: 8
• Затиск min, mm²: 1,5
• Затиск max, mm²: 70
• Номінальниа напруга, V: 660
• Номінальний струм, А: 160
• Колір: Синий
• Гарантія, міс: 12

Опис

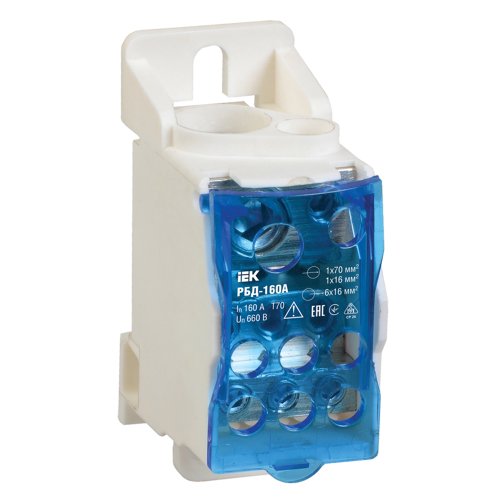

Розподільчий блок РБД-160 призначений для використання в якості клемного затиску при підключенні до провідника більшого перетину декількох провідників меншого перетину, для створення впорядкованих систем розподілу в шафах, для організації головної заземлювальної шини.

Монтується на DIN-рейку або монтажну панель в силових шафах або у квартирних розподільних щитах.

Шина у виробі виготовлена ​​з лудженої латуні, а прозора лицьова кришка забезпечує можливість візуального контролю та захист від дотиків до струмопровідних частин. Блок РБД-160А дає можливість створювати велику кількість точок підключення відвідних ліній. Також блоки можуть з'єднуватися в ряд, підвищуючи жорсткість та якість всієї збірки.

Технічні характеристики

Тип монтажу: На DIN рейку, монтажну панель
Номінальний струм: 160 А
Частота: 50 Гц
Номінальна напруга: 660 В
Макс. короткострок. струм Icw: 11.8 кА
Номінальний імпульсний струм, що витримується Ipk: 30 кА
Ступінь захисту - IP: IP20
Перетин підключ. провідників на вході: 1х70; 1х16 мм²
Перетин підключ. провідників на виході: 6х16мм²
Висота: 70.5 мм
Ширина: 29.0 мм
Глибина: 47.0 мм
Матеріал корпусу: Пластик
Матеріал контакту: Латунь
Температура експлуатації: -40...+70 °C

Артикул: RBD-160

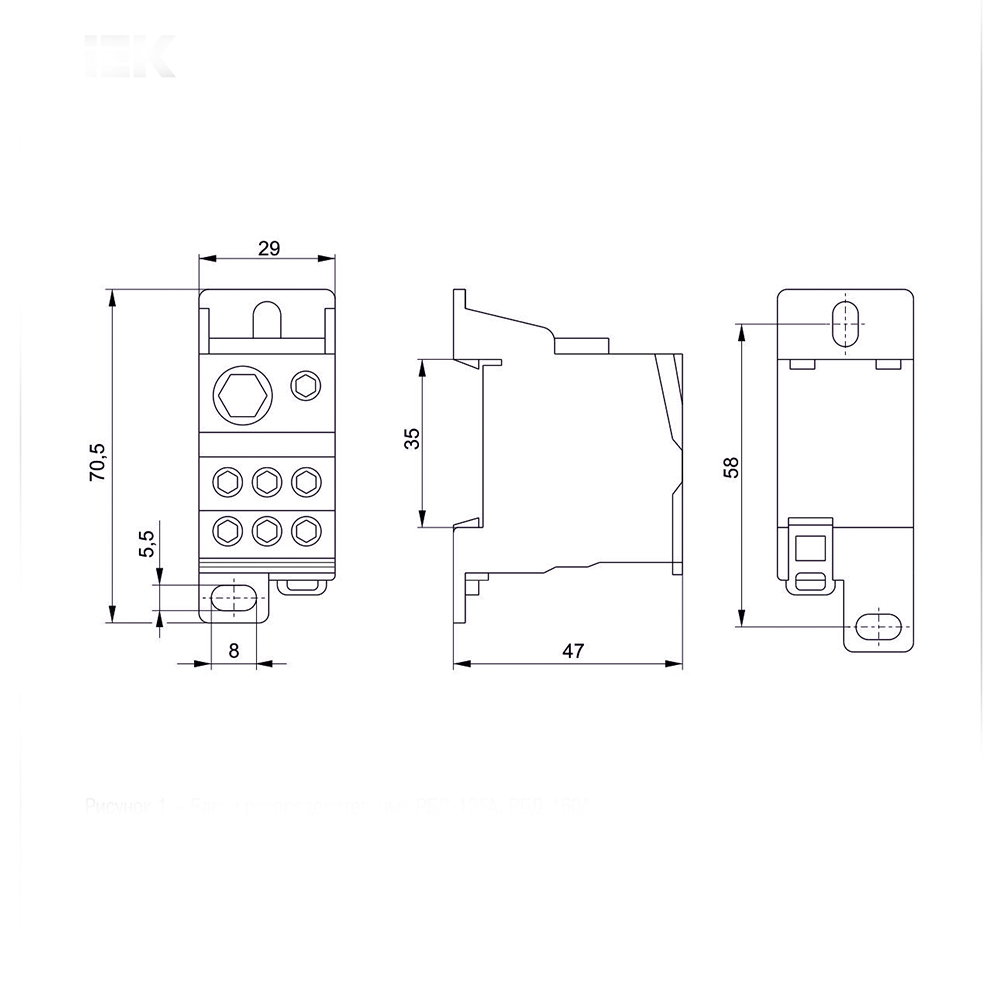

Габаритне креслення блоку РБД-160А

Переваги виробу:

• Працює при температурі від-40° до +70°.
• Виготовлений з лудженої міді, корпус — з пластика, який не підтримує горіння, що володіє відмінними електроізоляційними властивостями.
• Простий монтаж на стандартну DIN-рейку.
• Можливість пломбувати блок через отвір на задній кришці.
