Характеристики

• Тип устройства: Блок управления
• Тип сети: Однофазная
• Номинальный ток, А: 25
• Защита по току: Есть
• Защита по напряжению: Есть
• Функция «Плавный пуск» : Есть
• Страна производства: Украина
• Гарантия, лет: 10

Виды защит двигателя

УБЗ-115 обеспечивает следующие виды защит двигателя:

• Максимальная токовая;
• Минимальная токовая («сухой ход»);
• Максимальное фазное напряжение;
• Минимальное фазное напряжение;
• Затянутый пуск и блокировка ротора;
• Максимальная частота сети;
• Минимальная частота сети;
• Тепловая перегрузка.

Общее описание блока защиты

Устройство может работать в сетях как с изолированной, так и глухозаземленной нейтралью. УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками. Рекомендуется использовать провод сечением не менее 1 мм2. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов.

Преимущества:

• Рабочая температура от -20° до +55°.
• Управление электродвигателями по каналам дистанционного управления.
• Защита электродвигателя от перегрева обмоток, по максимальному и минимальному линейному напряжению, по снижению порядка чередования фаз.

Конструкция УБЗ-115

Прибор конструктивно выполнен в металлическом корпусе, предназначенном для крепления на вертикальную поверхность.

Габаритные размеры прибора

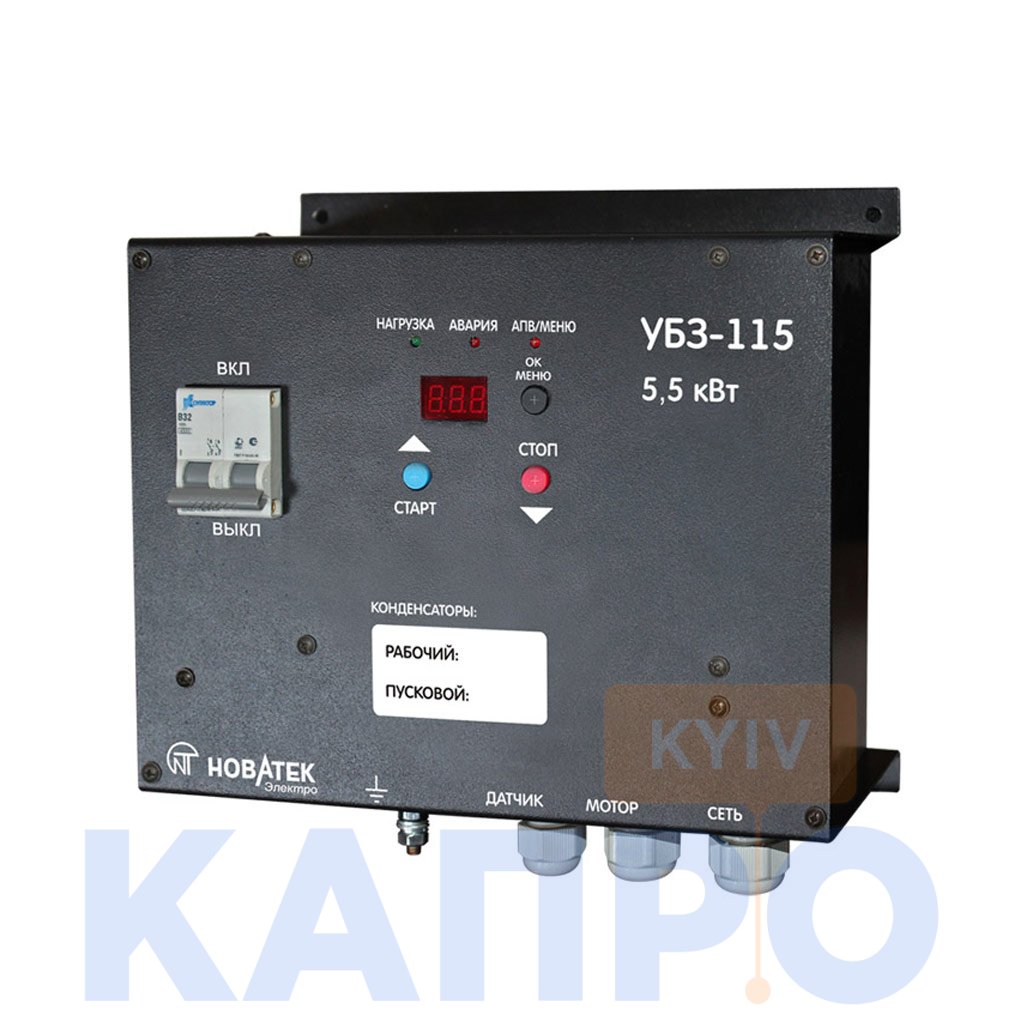

Индикация и управление

1. Индикатор НАГРУЗКА (мигает, когда производится пуск двигателя, горит, когда двигатель запущен, вспыхивает, когда двигатель остановлен по внешнему входу);
2. Индикатор АВАРИЯ (горит, когда присутствуют аварии);
3. Индикатор отсчета АПВ и режима МЕНЮ (мигает, когда идет отсчет времени АПВ, вспыхивает, когда отсчет времени АПВ завершен и АПВ разрешено, горит, когда пользователь зашел в меню);
4. Кнопка входа в режим программирования и подтверждения ввода параметра;
5. Кнопка «СТОП», в режиме программирования ВНИЗ;
6. Кнопка «СТАРТ», в режим программирования ВВЕРХ;
7. Трехразрядный индикатор (дисплей);
8. Автоматический выключатель.
