Характеристики

• Тип устройства: Блок управления
• Тип сети: Трёхфазная
• Номинальный ток, А: 50
• Защита по току: Есть
• Защита по напряжению: Есть
• Функция «Плавный пуск» : Нет
• Страна производства: Украина
• Гарантия, лет: 10

Общее описание блока защиты

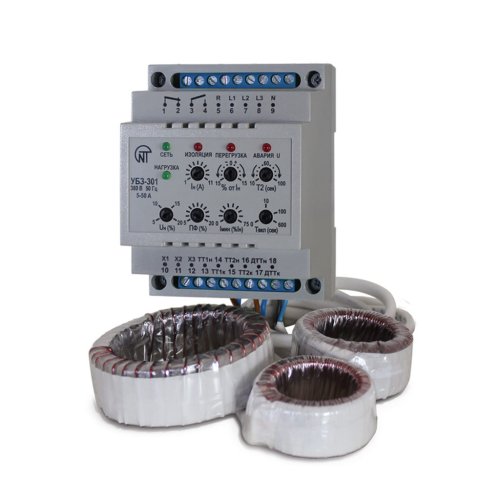

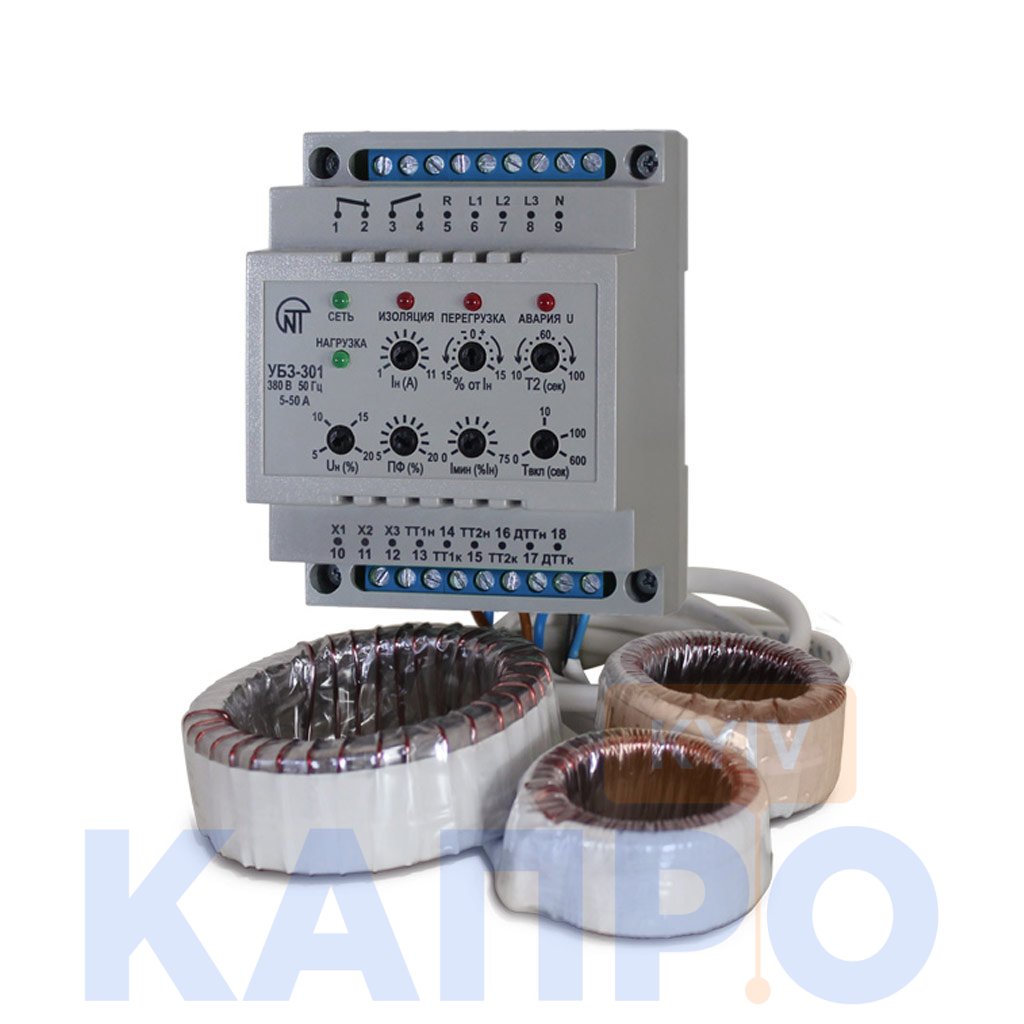

Универсальный блок защиты электродвигателей УБЗ-301 (5-50 А) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 25 кВт, в том числе и в сетях с изолированной нейтралью

Устройство может работать в сетях как с изолированной, так и глухозаземленной нейтралью. УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками. Рекомендуется использовать провод сечением не менее 1 мм2. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов.

Преимущества:

• Рабочая температура от -20° до +55°.
• Управление электродвигателями по каналам дистанционного управления.
• Защита электродвигателя от перегрева обмоток, по максимальному и минимальному линейному напряжению, по снижению порядка чередования фаз.

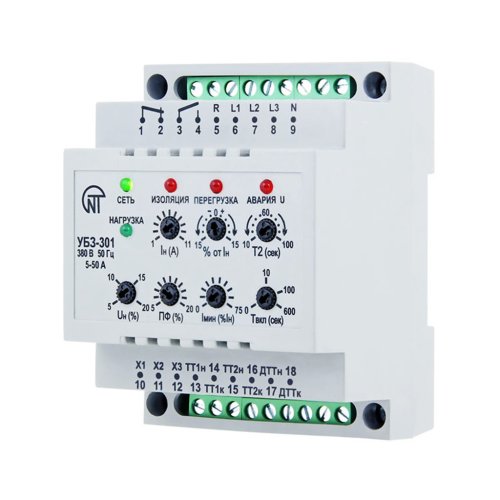

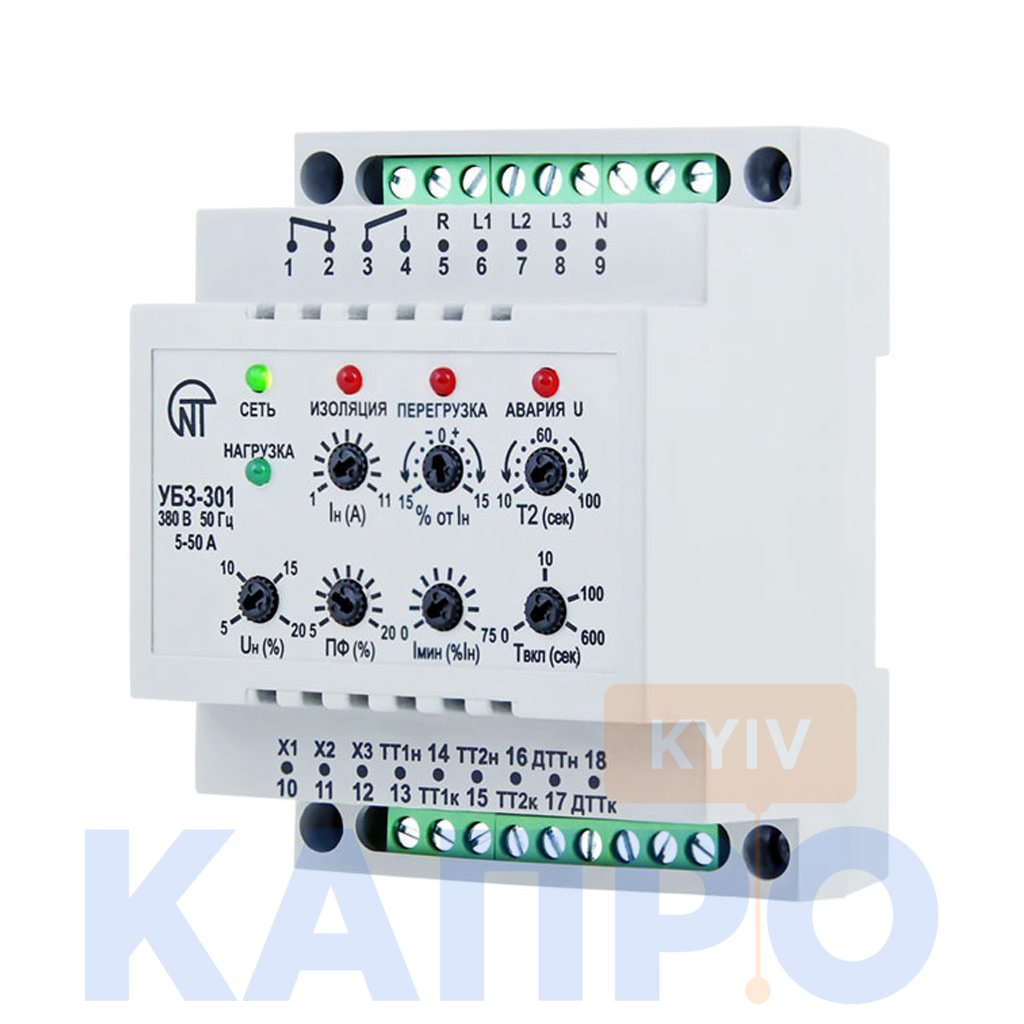

Конструкция УБЗ-301 (5-50)

Индикация и управление

1. Ручка выставления номинального тока;
2. Ручка выставления рабочего тока ( + % от Iном);
3. Ручка выставления времени Т2 (время отключения при 2-х кратном перегрузе);
4. Ручка совмещенной регулировки срабатывания по Umin/Umax;
5. Ручка регулировки перекоса фаз;
6. Ручка выставления срабатывания по минимальному току;
7. Ручка выставления времени автоматического повторного включения;
8. Зеленый светодиод наличия напряжения в сети/указатель установленного номинального тока;
9. Красные светодиоды индикации аварий;
10. Красные светодиоды индикации аварий;
11. Красные светодиоды индикации аварий;
12. Зеленый светодиод включения нагрузки;
13. Выходные клеммы;
14. Входные клеммы (10,11,12 – связь с блоком обмена БО-01);
15. Клемма контроля изоляции.

Габаритные размеры блока
