Характеристики

• Оборудование: Силовой контактор
• Номинальный ток, А: 40
• Ток управления: AC (переменный ток)
• Номинальный ток катушки управления, V: 400
• Количество и положение контактов: 3НО
• Особенности: В корпусе
• Гарантия, мес: 12

Описание

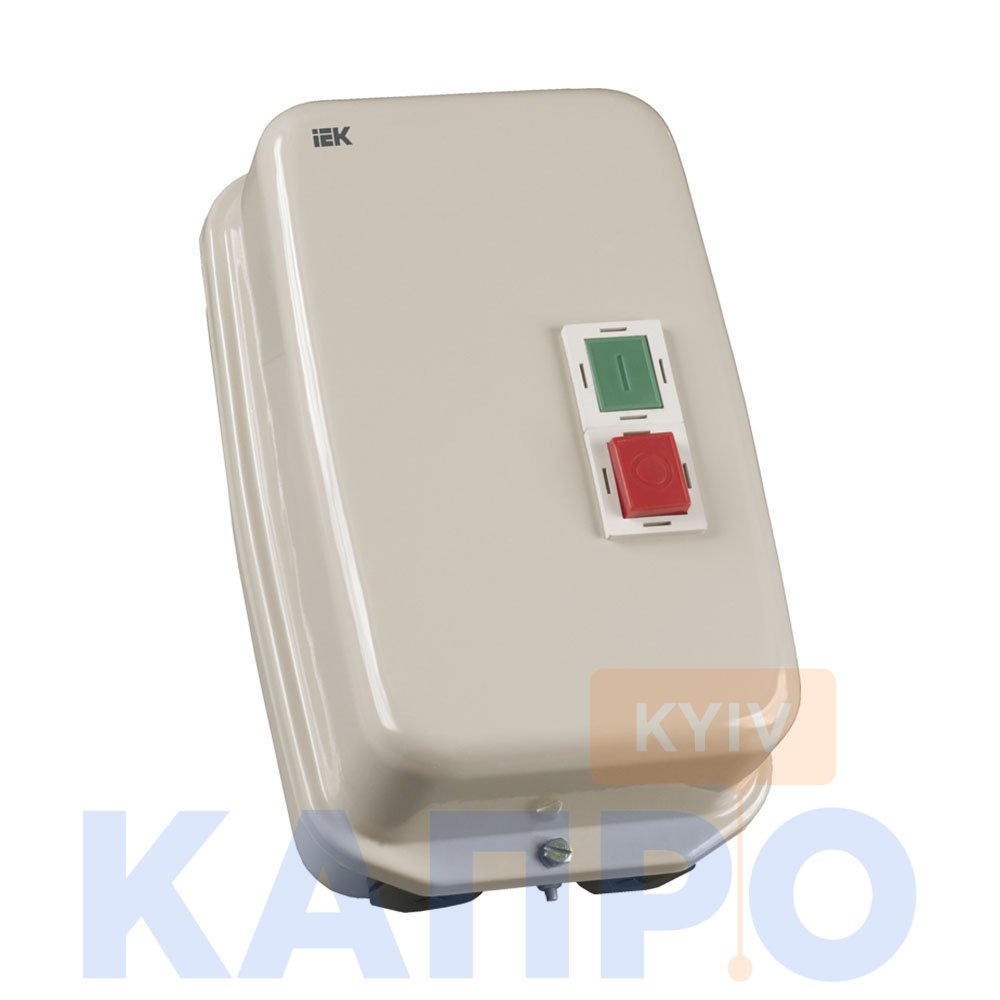

Контактор КМИ в защитной оболочке предназначен для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

Является комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления.

Оснащен индикатором.

Рекомендуется

Во время установки контакторов КМИ 10910+КМИ 23211 использовать пластиковую оболочку, контакторов КМИ 34012+КМИ 49512 - металлическую оболочку.

Технические характеристики

Номин. напряжение питания цепи управ. Us AC 50 Гц: 400 В
Тип напряжения управления: Переменный (AC)
Номин. рабочий ток Ie при AC-1 400 В: 60 А
Номин. рабочий ток Ie при AC-3 400 В: 40 А
Номин. коммутируем. мощность при AC-3 400 В: 18,5 кВт
Кол-во норм. разомкнутых-НО силовых конт: 1
Кол-во норм разомкнутых-НО силовых конт: 3
Номин. раб. напряжение переменного тока Ue – гц: 400 В
Номин. напряжение изоляции Ui – гц: 660 В
Номин. импульсное напряжение Uimp – гц: 6 кВ
Условный тепловой ток Ith при АС-1 – гц: 60 А
Макс. кратковременная нагрузка – гц: 720 А
Условный ток короткого замыкания Inc – гц: 3000 А
Защита от сверхтоков – пред. gG – гц: 50 А
Мощность рассеивания при Ie АС-3 – гц: 2.40 Вт
Мощность рассеивания при Ie АС-1 – гц: 5.40 Вт
Типоисполнение электрон. реле: РТИ-3355
Мех. износостойкость – гц: 10 млн циклов
Коммут-ая изно-сть общий ресурс – гц: 1.0 млн циклов
Частота включений мех. изно-сть в час – гц: 3600
Частота включений коммутац. износост. в час – гц: 1200
Крутящий момент при затягивании – гц: 2.5 нм
Диапазон напряж. срабатывания – цу: (0,8...1,1)Uc
Гибкий кабель без наконечника – гц: 6-16 мм²
Диапазон напряж. отпускания – цу: (0,2...0,75)Uc
Жесткий кабель без наконечника – гц: 10-25 мм²
Мощность потреб. катушки при срабатывании Uc – цу: 200.0 ВА
Мощность потреб. катушки при удержании Uc – цу: 20.0 ВА
Время срабатыв. при замыкании-цу: 20-26 мс
Время срабатыв. при размыкании-цу: 8-12 мс
Эл. износоуст. млн ком. циклов при АС – 3-цу: 1.50
Эл. износоуст. млн ком. циклов при АС – 1-цу: 1.30
Мех. износоустойчивость-цу: 2.0 млн ком циклов
Мощность рассеяния-цу: 10.0 Вт
Диапазон уставок реле – гц: 30-40 А
Номин. напряжение изоляции – реле гц: 660 В
Номин. импульсное напряжение – реле гц: 6 кВ
Диапазон рабочей частоты – реле гц: 0-400 Гц
Момент затяжки-реле гц: 9 нм
Ток термической стойкости – доп. конт. эл. реле: 5 А
Момент затяжки – доп. конт. эл. реле: 1.2 нм
Тип доп. контакта электротепл. реле: 1з
Тип подключения силовой эл. цепи: Винтовое соединение
Степень защиты - IP: IP54
Климатическое исполнение: УХЛ4
Температура эксплуатации: -25...+50 °C
Высота: 312.0 мм
Ширина: 184.0 мм
Сечен. присоед. гиб. кабеля без наконечн-реле гц: 4-35 мм²
Глубина: 161.0 мм
Сечен. присоед. жесткого кабеля-реле гц: 4-35 мм²
Сечен присоед гиб кабеля с наконечн-реле гц: 4-35 мм²
Номин. напряжение Un-AC-доп. конт. вспом. цепи: ≤ 660 В
Номин. напряжение Un-DC-доп. конт. вспом. цепи: ≤ 440 В
Номин. напряжение изоляции Ui-доп. конт. вц: 660 В
Сечение присоед. проводников-доп. конт. эл. реле: 1-2,5 мм²
Минимальная вкл. способность Umin-доп. конт. вц: 17 А
Минимальная вкл. способность Imin-доп. конт. вц: 15 мА
Защита от сверхтоков-предохр gG-доп. конт. вц: 10 А
Макс. кратковременная нагрузка-доп. конт. вц: 100 А
Сопротивление изоляции-доп. конт. вц: >10 мОм
Защ. от сверхтоков - предохр gG-доп. конт. эл реле: 5 А

Габаритный чертеж

Артикул: KKM36-040-I-380-00

Схема подключения контактора

Устройство обладает определенными преимуществами:
Низким уровнем шума.
Высокой электрической износостойкостью.
