Характеристики

• Оборудование: Силовой контактор
• Номинальный ток, А: 12
• Ток управления: AC (переменный ток)
• Номинальный ток катушки управления, V: 400
• Количество и положение контактов: 3НО
• Особенности: В корпусе
• Гарантия, мес: 12

Описание

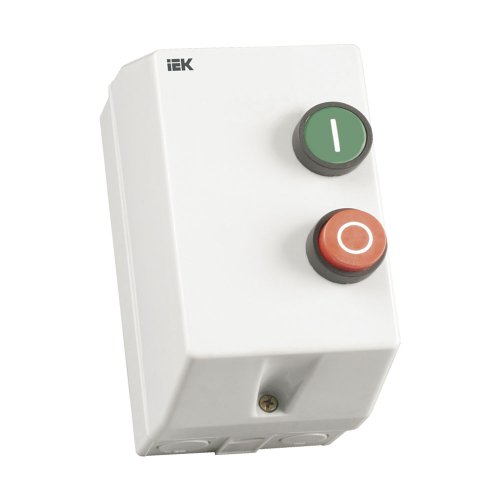

Контактор КМИ в защитной оболочке предназначен для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

Является комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления.

Оснащен индикатором.

Рекомендуется

Во время установки контакторов КМИ 10910+КМИ 23211 использовать пластиковую оболочку, контакторов КМИ 34012+КМИ 49512 - металлическую оболочку.

Технические характеристики

Номин. напряжение питания цепи управ. Us AC 50 Гц: 400 В
Тип напряжения управления: Переменный (AC)
Номин. рабочий ток Ie при AC-1 400 В: 25 А
Номин. рабочий ток Ie при AC-3 400 В: 12 А
Номин. коммутируем. мощность при AC-3 400 В: 5,5 кВт
Кол-во норм. разомкнутых-НО силовых конт: 3
Номин. раб. напряжение переменного тока Ue – гц: 400 В
Номин. напряжение изоляции Ui – гц: 660 В
Номин. импульсное напряжение Uimp – гц: 6 кВ
Условный тепловой ток Ith при АС-1 – гц: 25 А
Макс. кратковременная нагрузка – гц: 216 А
Условный ток короткого замыкания Inc – гц: 1000 А
Защита от сверхтоков – пред. gG – гц: 20 А
Мощность рассеивания при Ie АС-3 – гц: 0.36 Вт
Мощность рассеивания при Ie АС-1 – гц: 1.56 Вт
Типоисполнение электрон. реле: РТИ-1316
Мех. износостойкость – гц: 10 млн циклов
Коммут-ая изно-сть общий ресурс – гц: 1.0 млн циклов
Частота включений мех. изно-сть в час – гц: 3600
Частота включений коммутац. износост. в час – гц: 1200
Крутящий момент при затягивании – гц: 1.2 нм
Диапазон напряж. срабатывания – цу: (0,8...1,1)Uc
Гибкий кабель без наконечника – гц: 1,0-2,5 мм²
Диапазон напряж. отпускания – цу: (0,2...0,75)Uc
Жесткий кабель без наконечника – гц: 1,5-4 мм²
Мощность потреб. катушки при срабатывании Uc – цу: 60.0 ВА
Мощность потреб. катушки при удержании Uc – цу: 7.0 ВА
Время срабатыв. при замыкании-цу: 12-22 мс
Время срабатыв. при размыкании-цу: 4-19 мс
Эл. износоуст. млн ком. циклов при АС – 3-цу: 1.70
Эл. износоуст. млн ком. циклов при АС – 1-цу: 0.70
Мех. износоустойчивость-цу: 2.0 млн ком циклов
Мощность рассеяния-цу: 3.0 Вт
Диапазон уставок реле – гц: 9-13 А
Номин. напряжение изоляции – реле гц: 660 В
Номин. импульсное напряжение – реле гц: 6 кВ
Диапазон рабочей частоты – реле гц: 0-400 Гц
Момент затяжки-реле гц: 2 нм
Ток термической стойкости – доп. конт. эл. реле: 5 А
Момент затяжки – доп. конт. эл. реле: 1.2 нм
Тип доп. контакта электротепл. реле: 1з
Тип подключения силовой эл. цепи: Винтовое соединение
Степень защиты - IP: IP54
Климатическое исполнение: УХЛ4
Температура эксплуатации: -25...+50 °C
Высота: 166.0 мм
Ширина: 88.0 мм
Сечен. присоед. гиб. кабеля без наконечн-реле гц: 1,5-10 мм²
Глубина: 140.0 мм
Сечен. присоед. жесткого кабеля-реле гц: 1-6 мм²
Сечен. присоед. гиб. кабеля с наконечн-реле – гц: 1-4 мм²
Сечен. присоед. проводников – доп. конт. эл. реле: 1-2,5
мм²
Защ. от сверхтоков – пред. gG-доп. конт. эл. реле: 5 А

Габаритный чертеж

Артикул: KKM16-012-I-380-00

Схема подключения контактора

Устройство обладает определенными преимуществами:
Низким уровнем шума.
Высокой электрической износостойкостью.
