Характеристики

• Тип клеммы: Соединительная ?
• Установка: На дин-рейку 35 mm
• Для проводников: Медь
• Тип зажима: Винтовой
• Маркировка: N
• Количество полюсов: 1
• Количество соединений: 2
• Зажим min, mm²: 4
• Зажим max, mm²: 50
• Номинальное напряжение, V: 600
• Номинальный ток, А: 125
• Цвет: Синий
• Зажим провода: Винтовой
• Гарантия, мес: 12

Описание

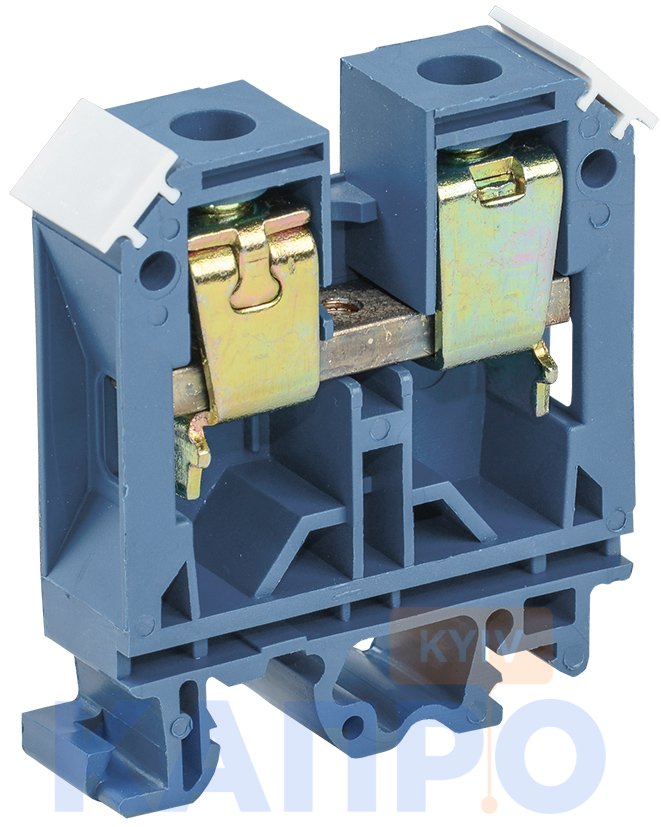

Зажимный набор от iEK служит для безопасного подключения фазных, нулевых и защитных (земля) проводников различного сечения.

Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ.

Технические характеристики

Сечение одножильного жёсткого провода: 4...50 мм²
Сечение многожильного гибкого провода: 6...35 мм²
Номинальный ток In: 125 А
Номинальное рабочее напряжение: 600 В
Тип электрического соединения: Винтовое соединение
Тип электрического соединения 2: Винтовое соединение
Место соединения: Сбоку (поперечное)
Количество полюсов: 1
Количество зажимных клемм на 1 полюс: 2
Тип монтажа: DIN-рейка (стандарт) 35 мм
Рабочая температура: -40...+80 °C
Класс негорючести изоляц. материала UL94: V0
Длина: 59,0 мм
Цвет: Синий
Номин раб. напряжение переменного тока Ue: 600 В
Номин раб. напряжение постоянного тока Ue: 440 В
Номинальная частота: 50 Гц
Номинальное напряжение изоляции Ui: 660 В
Максимальное поперечное сечение проводника: 35 мм²
Материал зажима: Латунь
Материал корпуса: Полиамид
Климатическое исполнение: УХЛ3
Степень защиты - IP: IP20
Ширина: 15,0 мм
Высота: 51,5 мм
Номинальная способность к присоединению: 16...35 мм²
Модель или исполнение: Фазная

Артикул: YZN10-035-K07

Габаритный чертеж зажимного набора ЗНИ JXB125А

Преимущества изделия:

• Выполнена из цветного огнестойкого полиамида: синего (ноль).
• Выполнена из цветного негорючего полиамида.
