Характеристики

• Тип: Модульный
• Количество полюсов: 2
• Тип сети: AC (переменный ток)
• Характеристика расцепителя: B
• Номинальный ток, А: 63
• Подключение: 2P
• Максимальный ток КЗ, kA: 4.5
• Серия производителя: Basic M
• Расцепитель: Тепловой

Назначение и параметры устройства

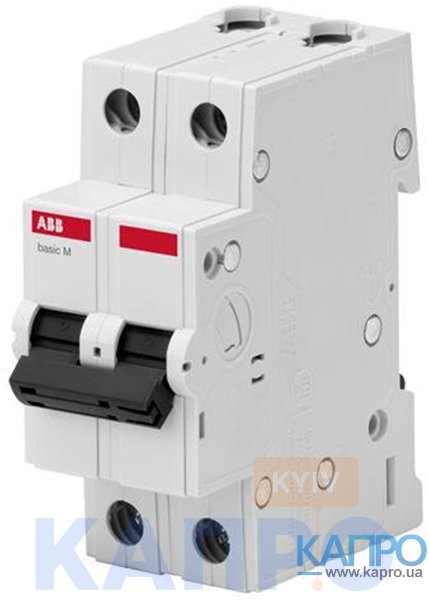

Модульные автоматические выключатели Abb серии – Basic M обеспечивают защиту электроустановок от токов перегрузки и короткого замыкания , гарантируя надежную и безопасную эксплуатацию.
Предназначен для автоматической защиты от токов короткого замыкания (КЗ) и тепловой перегрузки.
Серия: Basic M.
Тип: 1-фазный.
Количество полюсов: 2.
Максимальный ток короткого замыкания: 4,5kA.
Номинальный ток, А: 63.
Характеристика отключения: B.

Технические сведения (ОБЩИЕ)

Полюсы: 1P, 2P, 3P, 4P
Характеристика срабатывания: B/ C
Номинальный ток In: От 6 до 63 A
Номинальная частота: 50 Гц
Номинальное напряжение Ue: 1Р: 230/400 В переменного тока и 2–4P: 400 В переменного тока.
Отключающая способность Icn: 4,5 кА

Размеры кабельных контактов

Жесткий кабель:
– 6–40 A: 1–25 мм²;
– 50–63 A: 1–35 мм²
Гибкий кабель:
– 6–40 A: 1–16 мм²
– 50–63 A: 1–25 мм²

Физические показатели

Момент затяжки: 2,0 Н·м
Длина зачистки кабеля: 12,5 мм
Отвертка: Pozidriv № 2

Габаритные размеры, В x Г x Ш:

• 1P — 88 x 69 x 17,5 мм
• 2P — 88 x 69 x 35 мм
• 3P — 88 x 69 x 52,5 мм
• 4P — 88 x 69 x 70 мм

Средний вес

• 1P — 93 г
• 2P — 186 г
• 3P — 279 г
• 4P — 372 г

Износостойкость и температурные показатели

Электрическая износостойкость: 4000 циклов.
Механическая износостойкость: 10 000 циклов.
Температура окружающей среды: (со среднесуточными значениями ≤ +35 °C) От –25 до +55 °C.
Температура хранения: От –40 до +70 °C.
Степень защиты с крышкой: IP40.

Сертификация продукта

Качество автоматических выключателей Basic M соответствуют сертификатам: EAC, CE

Пломбировка автоматического выключателя

В случаях необходимости пломбировки автоматического выключателя Basic M необходимо отдельно докупить специальный аксессуар BMS911 (код для заказа –2CSS600991R0001).

Пример установки для 1-ф сети

Приведем пример типовой установки с соблюдением требований безопасности для небольшой квартиры.

Пример установки для 3-ф сети
