Характеристики

• Предложение: ГОСТ
• Тип провода: Силовой
• Материал жилы: Медь
• Класс гибкости: 1
• Количество жил: 5
• Сечение, мм²: 10
• Форма: Круглый
• Марка: ВВГ
• Страна производства: Украина

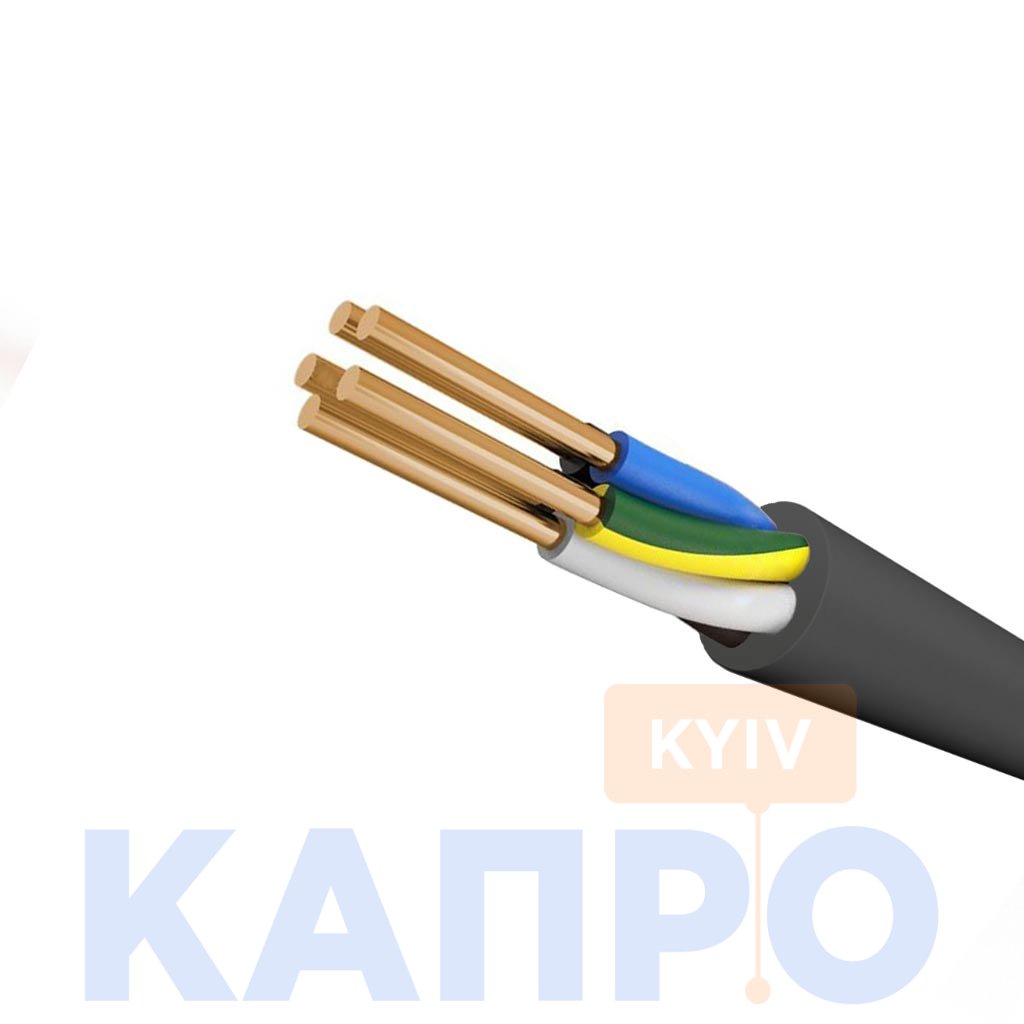

Описание кабеля медного марки ВВГ 5х10 (ЗЗЦМ)

Силовой кабель с медными токопроводящими жилами (ГОСТ 16442-80), с поливинилхлоридной изоляцией в оболочке из ПВХ пластиката. Применяемый для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 600В и частоты 50Гц.
Для прокладки в сухих и влажных производственных помещениях, специальных кабельных эстакадах, в блоках, на открытом воздухе.

Количество жил: 5
Материал проводника: медь.
Сечение проводника: 10 mm².

Структура кабеля

• Токопроводящая жила – медная однопроволочная круглая.
• Изоляция – ПВХ
• Оболочка – ПВХ

Общее описание кабеля марки ВВГ ЗЗЦМ

Назначение

Кабели ВВГ Запорожского Завода Цветных Металлов (ЗЗЦМ) предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.
Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.
Кабели ВВГ предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели предназначены для одиночной прокладки.

Нормативная документация

Кабель ВВГ 5х10 (ЗЗЦМ) соответствует:

• ГОСТ 16442-80
• ТУ У 31.3-31549003-007:2006
• ДСТУ IEС 60227-4:2004
• ДСТУ IEC 60502-1:2009

Конструкция

Токопроводящая медная жила, однопроволочная круглая (ок) или многопроволочная круглая (мк), 1 или 2 класса гибкости.
У четырехжильных кабелей жилы с сечением 70–240 мм² могут быть секторной формы (мс);
Изоляция – поливинилхлоридный пластикат.
Маркировка изоляции жил: цветовая (сплошная или полосовая) или цифровая.
Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета, при этом в обозначении кабеля добавляют букву (РЕ).
Изолированные жилы многожильных кабелей скручены в сердечник.
Оболочка – поливинилхлоридный пластикат.

Технические и эксплуатационные характеристики

• Температура эксплуатации кабеля: от -50 °С до +50 °С.
• Относительная влажность воздуха: до 98% при +35 °С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С.
• Минимальный радиус изгиба при прокладке для одножильных кабелей: 10 наружных диаметров кабеля.
• Минимальный радиус изгиба при прокладке для многожильных кабелей: 7,5 наружных диаметров кабеля.
• Строительная длина кабелей: по согласованию.
• Срок службы: 30 лет.
• Гарантийный срок эксплуатации: 5 лет.
• Кабели с наружным диаметром до 12 мм поставляются в бухтах или на деревянных барабанах, кабели с диаметром более 12 мм поставляются на деревянных барабанах.

Характеристика пожарной безопасности

Кабели относятся к классу стойких к распространению пламени при условии одиночной прокладки по ДСТУ 4809.
