Характеристики

• Тип: Модульный
• Количество полюсов: 3
• Тип сети: AC (переменный ток)
• Характеристика расцепителя: B
• Номинальный ток, А: 13
• Подключение: 3P
• Максимальный ток КЗ, kA: 6
• Монтаж: На din-рейку
• Серия производителя: ETIMAT 6
• Страна производства: Словения

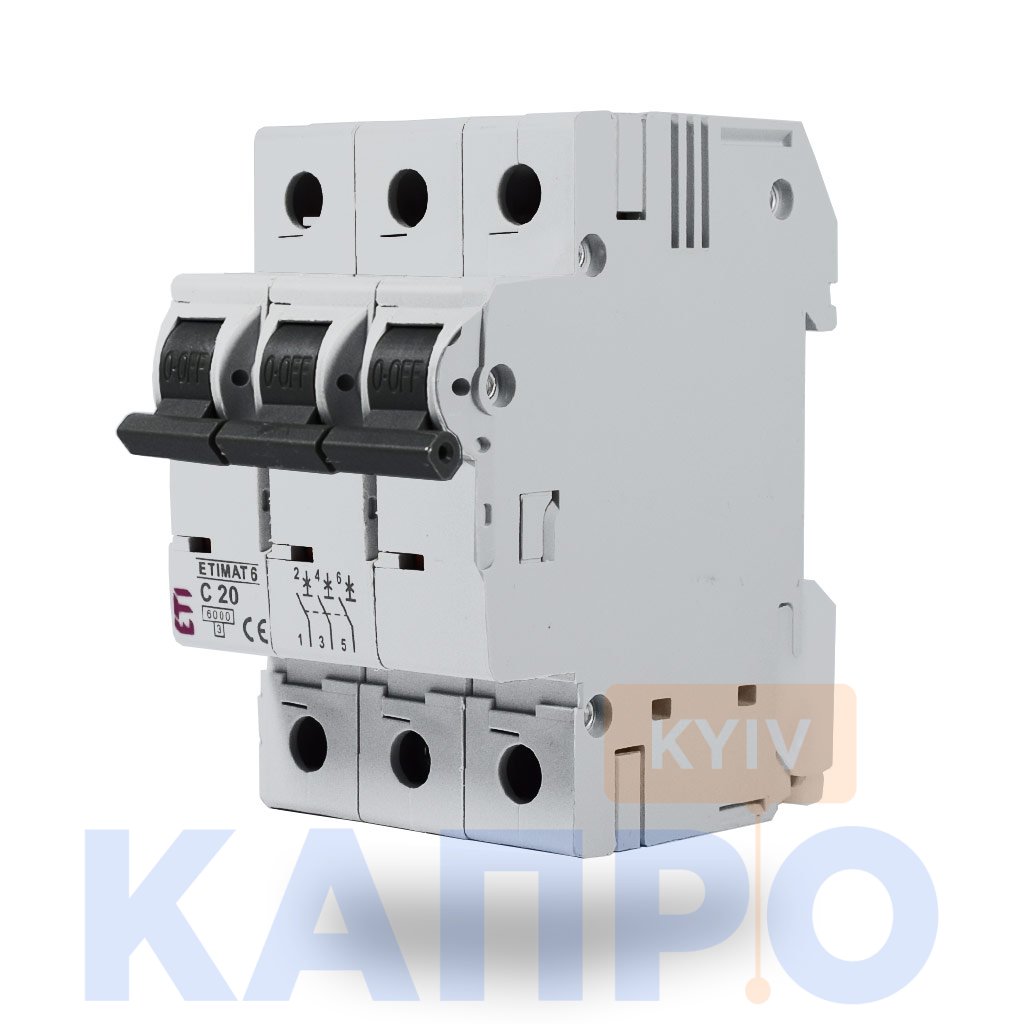

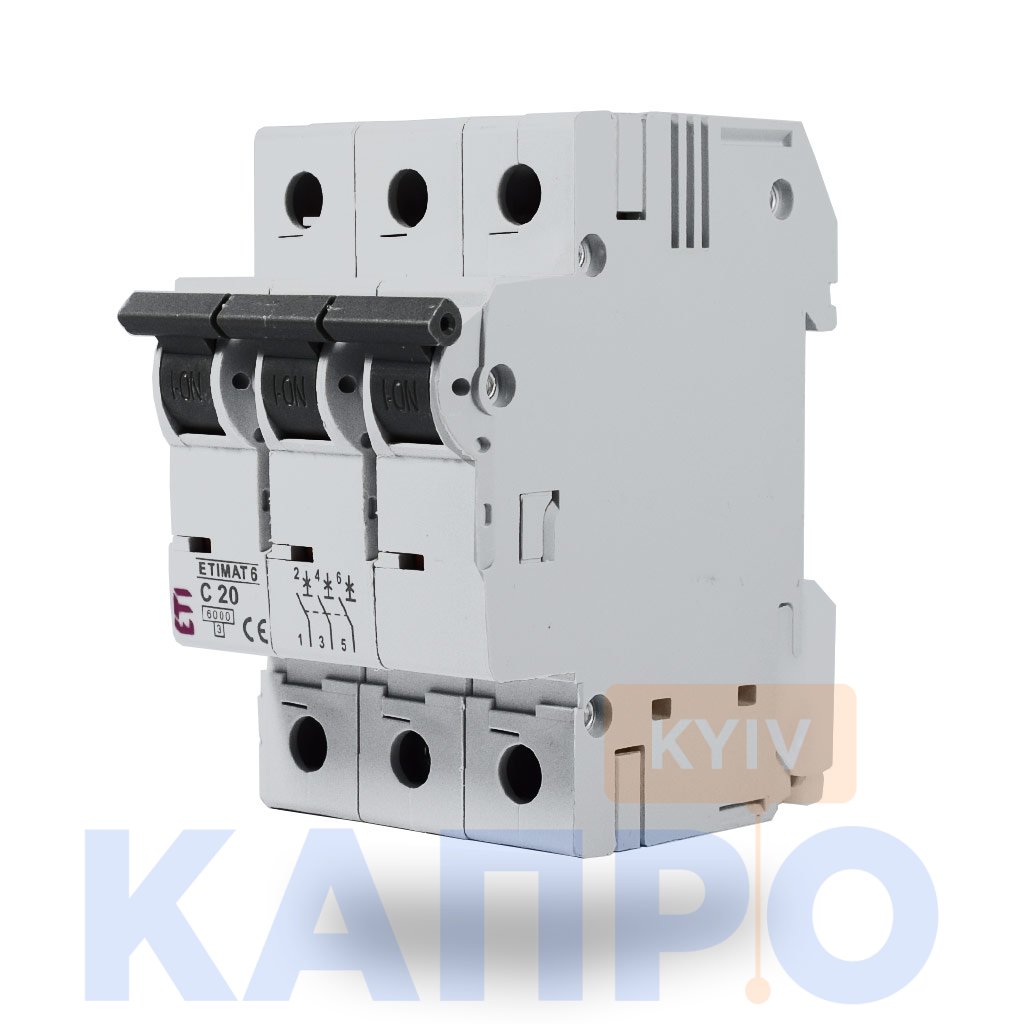

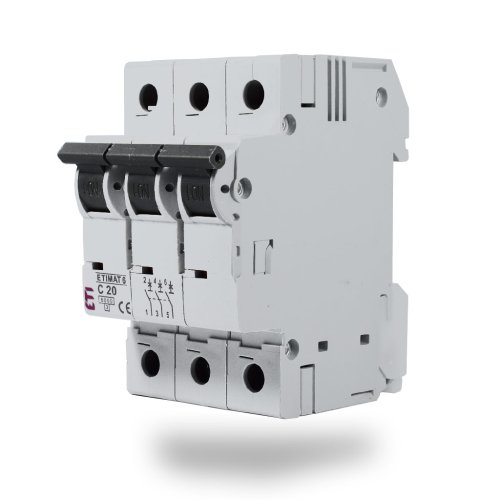

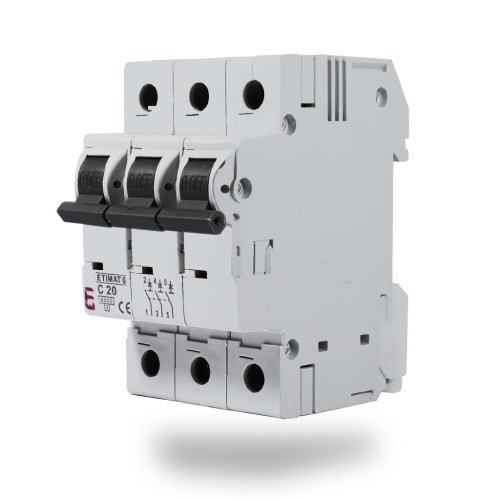

Автоматические выключатели ETIMAT 6 применяются для защиты электрических цепей переменного тока от перегрузок и коротких замыканий.

Описание устройства

Технические характеристики:

– Номинальное напряжение: 400V, 60Гц AC / max. 60V DC (постоянный ток)
– Номинальный ток: 13 A
– Отключающая способность: 6 kA
– Количество полюсов: 3
– Количество и ширина модулей: 3 (52,8 мм)
– Класс ограничения энергии: 3
– Характеристика отключения: B
– Монтаж: на шину ТН 35

Особенности конструкции автоматов ETI ETIMAT 6:

Автоматические выключатели производства ETI серии ETIMAT 6 имеют следующие особенности и преимущества:

• Информативная индикация положения на рукоятке устройства «ON/OFF».
• Место для маркировки. Возможность установки дополнительного аксессуара: маркировочного окошка (код ETI 2159151, заказывается отдельно).
• Индикация реального состояния контактной группы автоматического выключателя. Не зависит от положения рукоятки (зеленый: контакты автомата разомкнуты, красный: контакты замкнуты).
• Возможность пломбировки автоматического выключателя ETIMAT 6 в положении «ON/OFF».
• К автомату серии ETIMAT 6 есть возможность монтажа дополнительных устройств, таких как блок контактов – слева, независимый расцепитель – справа.
• В электрических автоматах ETIMAT 6 предусмотрена защита от случайного прикосновения к токоведущим частям.
• Специальный тип крепления автомата ETIMAT 6 позволяет крепить его на шину TH-35 легко и надежно. Монтаж устройства на дин-рейку не требует использования инструментов, а также демонтажа шинной сборки при замене данного устройства.
• Все модульные автоматические выключатели ETI имеют возможность одновременного подключения шины питания и проводника, как сверху, таки и снизу.
• Каждый автоматический выключатель ETI ETIMAT 6 обозначен кодом EAN.

Устройство автоматического выключателя ETIMAT 6 ETI

• Для обеспечения высокого коммутационного ресурса автоматического выключателя ETIMAT 6 в механизме реализована функция «быстрого включения».
• Комбинированный механизм сброса (время отключения ~ 2,5 мсек.)
• Силовые контакты автоматических выключателей ETI ETIMAT 6 покрыты серебром, что обеспечивает низкое переходное сопротивление контактной группы, что способствует увеличенному электрическому ресурсу.
• Настройка теплового расцепителя контролируется фиксированием регулировочного винта с помощью краски (сохранение стабильности параметров).
• Тепловой расцепитель обеспечивающий защиту от тепловой перегрузки – биметаллическая пластина.
• Защита от короткого замыкания – электромагнитный расцепитель.
• Минимальное количество мест сварки, все токоведущие части выполнены из меди (низкое переходное сопротивление).
• Дугогасительная камера состоящая из 12 пластин ( быстрое и надежное гашения дуги).
• Керамическая изолирующая перегородка (надежная защита от воздействия термических нагрузок).

Габаритные размеры и схема подключения автомата защиты ETIMAT 6 – 2115515

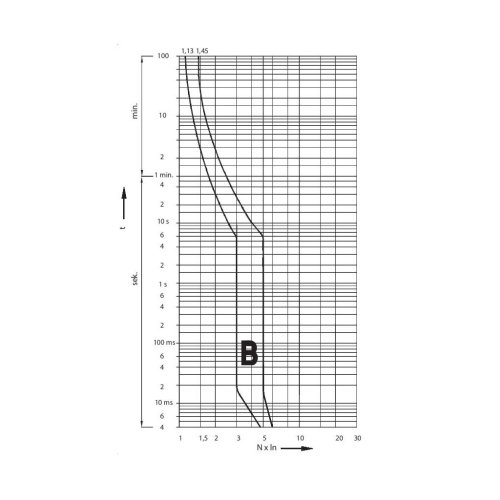

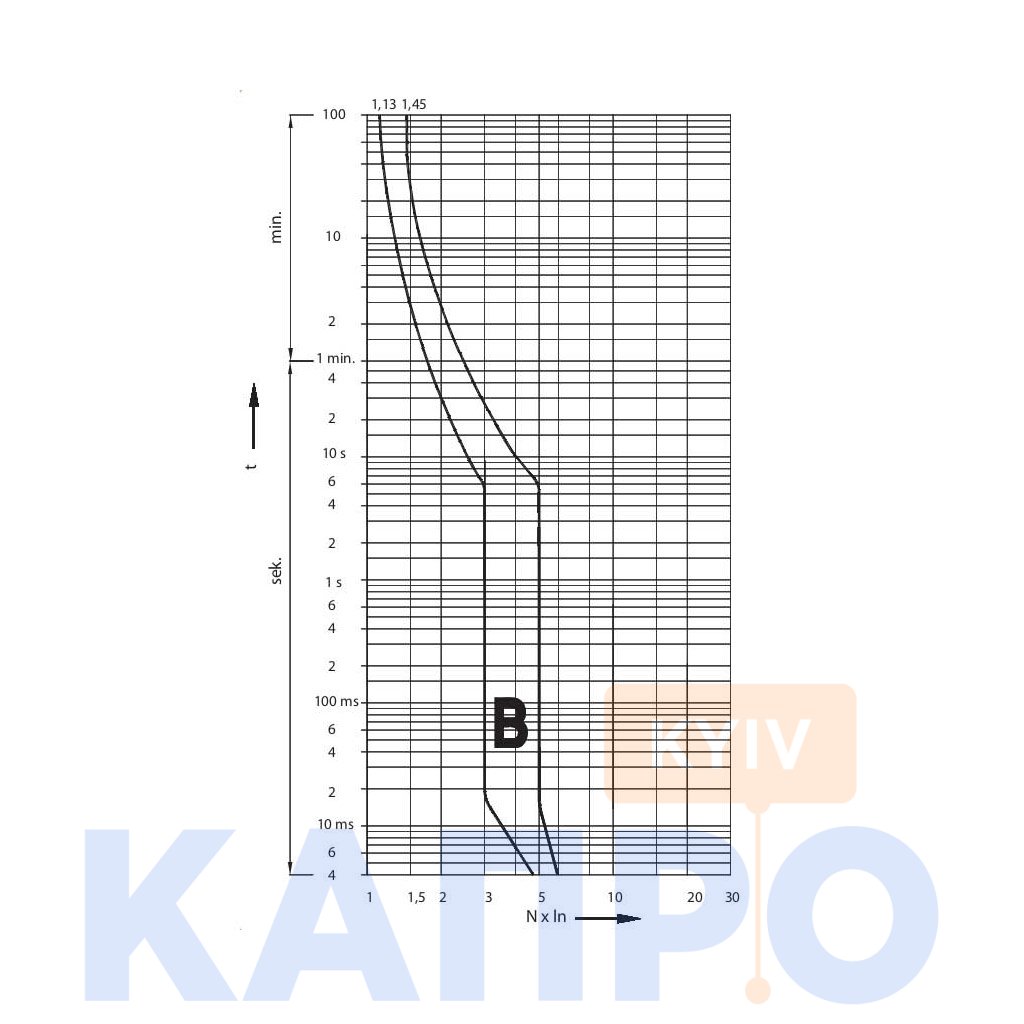

Характеристики отключения (B) I-t при 50/60 Гц
