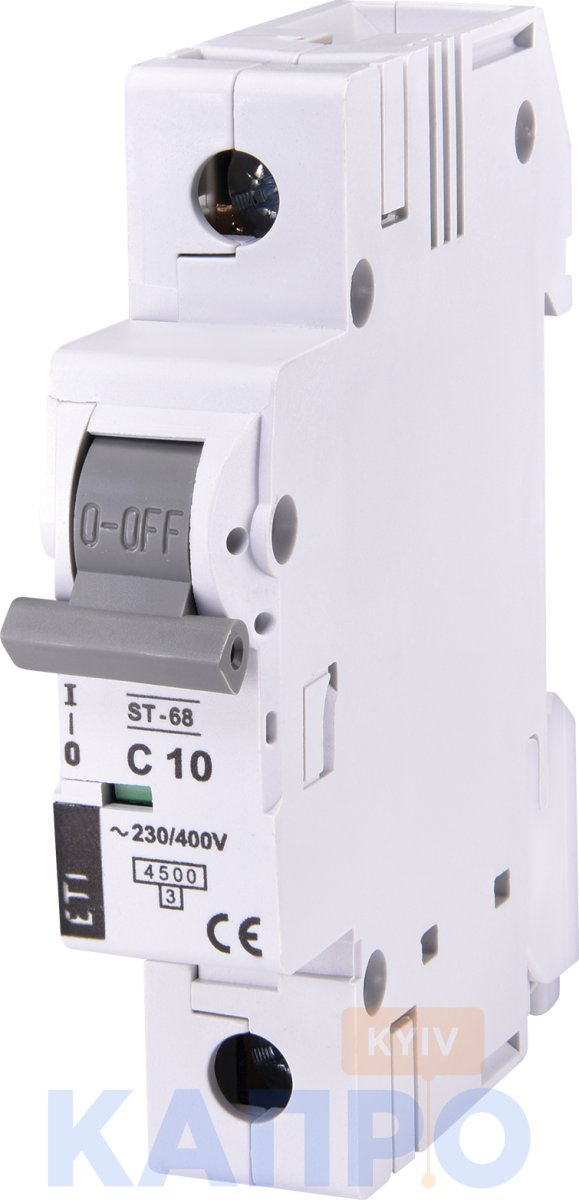

  • Выключатель автоматический 1-п ETI ST-68 4,5k AС С 10А 2181314

  • Выключатель автоматический 1-п ETI ST-68 4,5k AС С 10А 2181314
    • Доставка
      • Самовывоз из магазина
      • По Киеву: 1-2 дня
      • По Украине: по тарифам перевозчика
      Оплата
      • Наличными при получении
      • Оплата банковской картой
      • Приват 24
      • Безналичный расчет для предприятий
      Защита покупки
      • Консультации профессионалов
      • Оригинальная продукция
      • Официальная гарантия
      • Возврат в течении 14 дней
    • ETI
      Готов к отправке
      134.40грн
      • Код поставщика:2181314
      • Производитель:ETI
      • Количество полюсов:1
      • Номинальный ток, А:10
      • Максимальный ток КЗ, kA:4.5
      • Страна производства:Словения
      Задать вопрос
  • Описание

    Автоматические выключатели ETI ST-68 применяются для защиты электрических цепей переменного тока от перегрузок и коротких замыканий.

    – Номинальное напряжение: 230V, 50Hz
    – Номинальный ток: 10 A
    – Отключающая способность: 4,5 kA
    – Количество полюсов: 1
    – Характеристика отключения: С Читать полностью

    Характеристики

    • Тип: Модульный
    • Количество полюсов: 1
    • Тип сети: AC (переменный ток)
    • Номинальный ток, А: 10
    • Подключение: 1P
    • Максимальный ток КЗ, kA: 4.5
    • Монтаж: На din-рейку
    • Серия производителя: ST-68
    • Расцепитель: Тепловой
    • Страна производства: Словения

    Автоматические выключатели ETI ST-68 применяются для защиты электрических цепей переменного тока от перегрузок и коротких замыканий.

    Описание устройства

    Технические характеристики:

    – Номинальное напряжение: 230V, 50Hz
    – Номинальный ток: 10 A
    – Отключающая способность: 4,5 kA
    – Количество полюсов: 1
    – Количество и ширина модулей: 1 (17,6 мм)
    – Класс ограничения энергии: 3
    – Характеристика отключения: С
    – Монтаж: на шину ТН 35

    Особенности конструкции автоматов ETI ST-68:

    Автоматические выключатели производства ETI серии ST-68 имеют следующие особенности и преимущества:
    • Информативная индикация положения на рукоятке устройства «ON/OFF».
    • Место для маркировки. Возможность установки дополнительного аксессуара: маркировочного окошка (код ETI 2159151, заказывается отдельно).
    • Индикация реального состояния контактной группы автоматического выключателя. Не зависит от положения рукоятки (зеленый: контакты автомата разомкнуты, красный: контакты замкнуты).
    • Возможность пломбировки автоматического выключателя ET-68 в положении «ON/OFF».
    • К автомату серии ST-68 есть возможность монтажа дополнительных устройств, таких как блок контактов – слева, независимый расцепитель – справа.
    • В электрических автоматах ST-68 ETI предусмотрена защита от случайного прикосновения к токоведущим частям.
    • Специальный тип крепления автомата ST-68 позволяет крепить его на шину TH-35 легко и надежно. Монтаж устройства на дин-рейку не требует использования инструментов, а также демонтажа шинной сборки при замене данного устройства.
    • Все модульные автоматические выключатели ETI имеют возможность одновременного подключения шины питания и проводника, как сверху, таки и снизу.
    • Каждый автоматический выключатель ETI ST-68 обозначен кодом EAN.

    Особенности автоматического выключателя eti st-68

    Устройство автоматического выключателя ST-68 ETI

    • Для обеспечения высокого коммутационного ресурса автоматического выключателя ST-68 в механизме реализована функция «быстрого включения».
    • Комбинированный механизм сброса (время отключения ~ 2,5 мсек.)
    • Силовые контакты автоматических выключателей ETI ST-68 покрыты серебром, что обеспечивает низкое переходное сопротивление контактной группы, что способствует увеличенному электрическому ресурсу.
    • Настройка теплового расцепителя контролируется фиксированием регулировочного винта с помощью краски (сохранение стабильности параметров).
    • Тепловой расцепитель обеспечивающий защиту от тепловой перегрузки – биметаллическая пластина.
    • Защита от короткого замыкания – электромагнитный расцепитель.
    • Минимальное количество мест сварки, все токоведущие части выполнены из меди (низкое переходное сопротивление).
    • Дугогасительная камера состоящая из 12 пластин ( быстрое и надежное гашения дуги).
    • Керамическая изолирующая перегородка (надежная защита от воздействия термических нагрузок).

    Как устроен автоматический выключатель eti st-68

    Габаритные размеры и схема подключения автомата защиты ST-68 ETI – 2181314

    Схема подключения автоматический выключателя 2181314 eti st-68

    Характеристики отключения (C) I-t при 50/60 Гц

    График характеристики отключения B автоматического выключателя eti st-68
