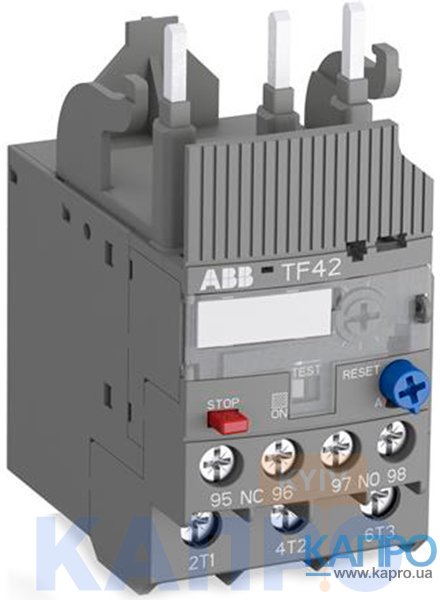

TF42-35 термореле является экономическим электромеханическим устройством защиты главной цепи. Оно обеспечивает надежную и быструю защиту для электродвигателей в случае перегрузки или выпадения фазы.

 Устройство имеет прерывание класса 10. Дальнейшие функции, температурная компенсация, поездка контакт (NC), сигнальный контакт (нет), автоматического или ручного сброса дискретный, механизм свободного расцепления, с функцией остановки и отключения. Реле перегрузки подключенное непосредственно к блоку контакторов. Один монтажные комплект доступнен как аксессуар.


Диапазон настройки: 29 ... 35 A
Номинальное рабочее напряжение: Контакт цепи управления 600 V AC/DC
Главная цепь 690 V AC
Номинальный рабочий ток (Ie): 35 A
Номинальный рабочий ток, АС-3 (Ie): 35 A
Номинальная частота (f): Контакт цепи управления 50 Hz
Контакт цепи управления 60 Hz
Контакт цепи управления DC
Главная цепь 50 Hz
Главная цепь 60 Hz
Номинальное выдерживаемое импульсное напряжение (Uimp): Контакт цепи управления 6 kV
Главная цепь 6 kV
Номинальное напряжение изоляции (Ui): 690 V
Количество полюсов: 3
Количество вспомогательных НЗ контактов: 1
Количество вспомогательных НО контактов: 1
Количество защищенных полюсов: 3
Условный тепловой ток на открытом воздухе (Ith): Auxiliary Circuit NC 6 A / Auxiliary Circuit NO 4 A
Номинальный рабочий ток, АС-15 (Ie):
(120 V) NC 3 A
(120 V) NO 0.75 A
(240 V) NC 3 A
(240 V) NO 0.75 A
(400 V) NC 0.75 A
(400 V) NO 0.75 A
(500 V) NC 0.75 A
(500 V) NO 0.75 A
Номинальный рабочий ток, DC-13 (Ie):
(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Степень защиты: IP20
Степень загрязнения: 3
Сечение подключаемого кабеля-вспомогательная цепь:
Гибкий с зажимом 1/2x 0.75 ... 2.5 mm?
Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm?
Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm?
Гибкий 1/2x 0.75 ... 1 mm?
Гибкий 1/2x 1 ... 2.5 mm?
Жесткий 1/2x 0.75 ... 4 mm?
Сечение подключаемого кабеля-главная цепь:
Гибкий с зажимом 1/2x 2.5 ... 10 mm?
Гибкий с зажимом 1/2x 1.5 ... 2.5 mm?
Гибкий с изолированным зажимом 1/2x 1.5 ... 6 mm?
Гибкий 1/2x 2.5 ... 4 mm?
Гибкий 1/2x 4 ... 6 mm?
Жесткий 1/2x 1.5 ... 2.5 mm?
Жесткий 1/2x 2.5 ... 10 mm?
Крутящие моменты затяжки:
Вспомогательная цепь 1 ... 1.5 N·m
Главная цепь 2.5 ... 2.7 N·m
Длина зачистки провода:
Вспомогательная цепь 9 mm
Главная цепь 12 mm
Рекомендуемый инструмент (отвертка):
Главная цепь Pozidriv 2
Монтажное положение: 1 до 5
Потери мощности: per Pole 2.1 ... 2.8 W
Подходит для: AF09,AF12,AF16,AF26,AF30,AF38
Стандарты:
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
