Описание

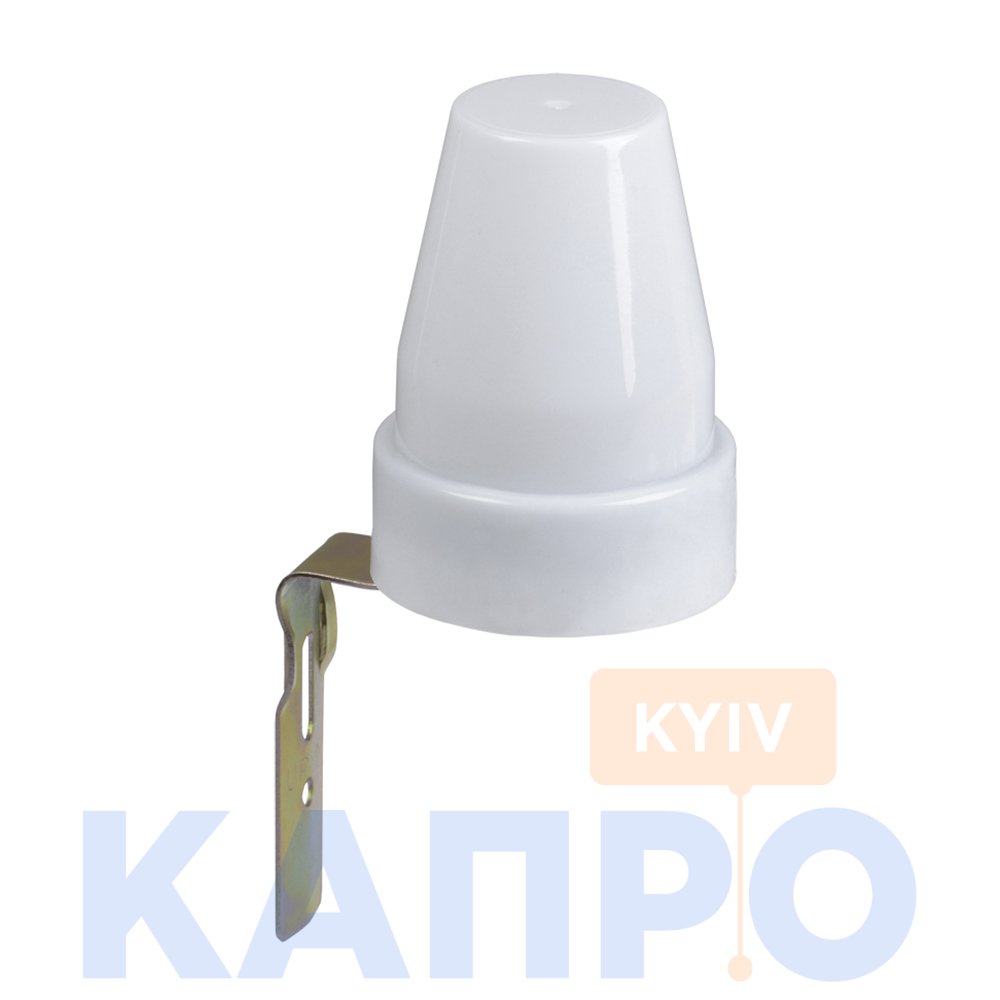

Фотореле предназначены для автоматического включения и отключения уличного и внутреннего освещения (подсветки витрин, световой рекламы и т.п.) в зависимости от уровня освещенности.

Корпус фотореле выполнен из поликарбоната – материала, что не поддерживает горение. Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент.

Технические характеристики

Материал: Пластик
Цвет: Серый
Модель или исполнение: Датчик освещенности
Тип напряжения: Переменный (AC)
Климатическое исполнение: У3
Частота: 50 Гц
Класс защиты: II
Фотоэлемент: Встроенный
Коммутация нагрузки: Электромеханическое реле
Макс. мощность ламп накаливания: 1100
Потребл. мощность вкл. датчика: 0.45
Частота: 50
Макс. суммарный ток нагрузки: 10
Рабочая освещенность: 5...15 (регулируется)
Макс. потребл. мощность: 0.45
Установка сумеречного порога: 5...15 (регулируемый)
Макс. коммутационная мощность: 2200
Макс. пусковой ток: 10 А
Степень защиты - IP: IP44
Номин. напряжение: 230 В
Тип монтажа: Поверхностн. монтажа (открыт. установка)
Сечение подключаемых проводников: 1.5 мм?
Температура эксплуатации: -25...+45 °C
Наруж. диаметр: 63
Глубина: 78 мм
Высота: 146 мм
Коммутация нагрузки: Электромеханическое реле

Артикул: LFR20-601-2200-003

Установка реле

Габаритный чертеж

Схема подключения контактора

Устройство обладает определенными преимуществами:
В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
Порог срабатывания фотореле устанавливается регулятором "LUX". Вращением регулятора (регулировка "+", "-") можно установить порог срабатывания фотореле.
