  • Устройство защиты от дугового пробоя УЗДП63-1 63А ИЭК MDP10-63

    • Доставка
      • Самовывоз из магазина
      • По Киеву: 1-2 дня
      • По Украине: по тарифам перевозчика
      Оплата
      • Наличными при получении
      • Оплата банковской картой
      • Приват 24
      • Безналичный расчет для предприятий
      Защита покупки
      • Консультации профессионалов
      • Оригинальная продукция
      • Официальная гарантия
      • Возврат в течении 14 дней
    • IEK
      4-6 недель
      1 866.32грн
      • Код поставщика:MDP10-63
      • Производитель:IEK
      • Тип устройства:AFDD+
      • Количество полюсов:2-п
      • Номинальный ток, А:63
      • Гарантия, мес:36
      Задать вопрос
  • Описание

    Устройство защиты от дугового пробоя УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети.
    Номинальный ток: 63 А.
    Номинальная отключающая способность кА: 0,5
    Номинальная включающая способность кА: 0,5
    Предельное значение времени отключения устройства при токе дуги, сек: ≤ 0,12
    Номинальное напряжение переменного тока: 230 В
    Частота: 50 Гц
    Температура эксплуатации: -25…+40 °C
    Тип монтажа: DIN-рейка (стандарт) 35 мм
    Размер занимаемого места на DIN-рейке: 2 модуля (стандартной ширины 17,5 мм).

    Читать полностью

    Характеристики

    • Тип устройства: AFDD+
    • Количество полюсов: 2-п
    • Назначение: Противопожарное
    • Расцепитель: Электромагнитный
    • Максимальная отключающая способность, кА: 6
    • Номинальный ток, А: 63
    • Гарантия, мес: 36

    УЗДП IEK является третьим этапом защиты от пожара после автоматических выключателей ВА, УЗО и АВДТ IEK.
    Устройство защиты УЗДП способно обнаруживать неисправности, связанные с дугой короткого замыкания, и вовремя отключать линии, в которых выявлено искрение. Идеально для использования в офисных, промышленных и общественных сетях с большими нагрузками.

    Назначение

    Устройства защиты от дугового пробоя УЗДП63-1 предназначены для автоматизированного предупреждения пожаров, возникающих при неисправностях в электроустановках и электрических сетях напряжением переменного тока 230V частотой 50Гц.

    Преимущества

    – Компактное исполнение для установки в электрощит.
    – Защищает от пожароопасного искрения.
    – Защищает от перенапряжения.

    Технические характеристики

    Номинальное напряжение перемен тока: 230 В
    Частота: 50 Гц
    Температура эксплуатации: -25…+40 °C
    Тип монтажа: DIN-рейка (стандарт) 35 мм
    Номинальный ток: 63 А
    Номинальное импульсное выдерживаемое напряжение: 4 кВ
    Степень защиты: IP20
    Макс сечение входящего кабеля: 25 мм²
    Момент затяжки: 2 нм
    Минимальное рабочее напряжение: 150 В
    Максимальное рабочее напряжение: 280 В
    Номинальная отключающая способность: 0.5 кА
    Номинальная включающая способность: 0.5 кА
    Порог отключения при превышении напряжения Uмакс: 275 В
    Время отключения напряжения при превышении порога напр сети Umax: 200 мс
    Время отключения напряжения при превышении напр сети более 300В: 30 мс
    Мин значение тока дуги для срабатывания расцепителя: 2.5 А
    Предельное значение времени отключения изделия при токе дуги: ≤ 0,12 с
    Уровень ограничения напряжения при токе в импульсе 100А: ≤ 1120 В
    Макс энергия поглощения при одиночном импульсе 2 мс: 175 Дж
    Макс ток поглощения при одиночном импульсе 8 на 20 мкс: 8000 А
    Время срабатывания импульсной защиты: < 25 нс
    Потребляемая мощность при номинальном напряжении: 0.50 Вт
    Макс выдерживаемое напряжения на входе: 440 В
    Макс условный ток короткого замыкания Inc: 6000 А
    Сопротивление изоляции: ≥ 2 мОм
    Номинальное напряжение средства контроля: 230 В
    Минимальное рабочее напряжение средства контроля: 150 В
    Максимальное рабочее напряжение средства контроля: 280 В
    Имитируемый ток дуги по ГОСТ IEC 62606: 2.5 А
    Относительная влажность воздуха: 50% при 40°С
    Воздействие вибрационной нагрузки: Частота 100Гц при ускорении 1g.

    Комплектация

    В комплект поставки к УЗДП входит:
    – Устройство защиты.
    – Средство контроля.
    – Наклейка.
    – Руководство по эксплуатации.

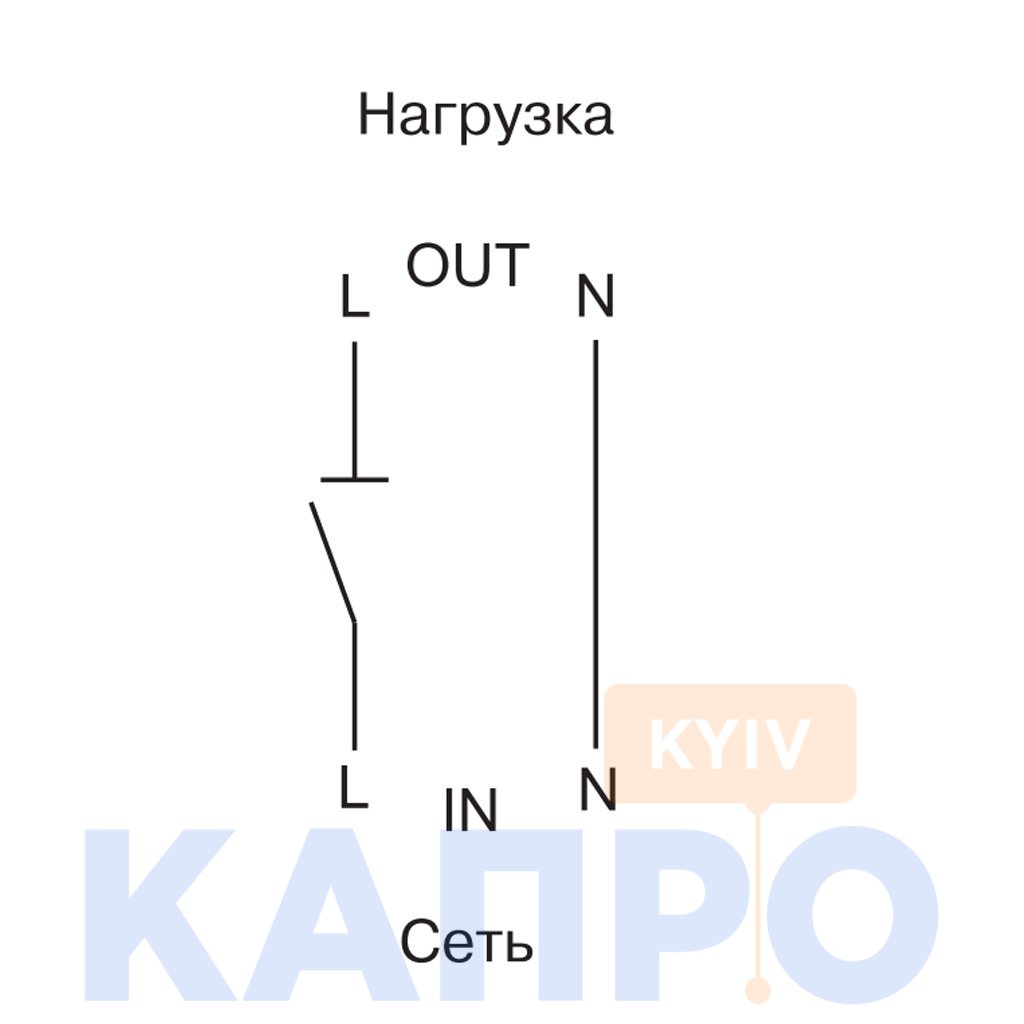

    Электрическая схема УЗПД iEK

    Схема подключения устройства защиты от дуговых повреждений  УЗДП63-1 63А IEK

    Габаритные размеры УЗДП iEK

    Габаритные размеры УЗДП63-1 63А IEK
