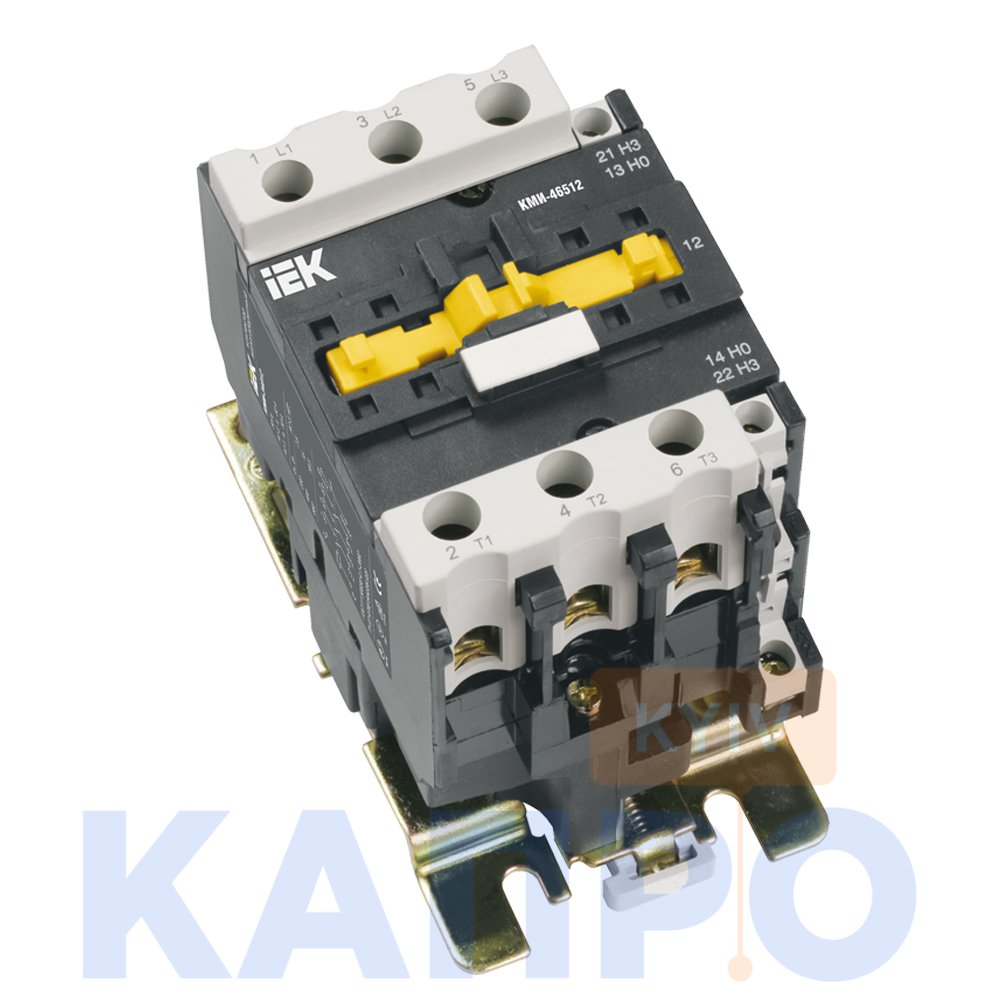

Контактор КМИ-46512 65А 380В/АС3 1з+1р НО+НЗ), ИЭК, KKM41-065-400-11
-
- Доставка
- Самовывоз из магазина
- По Киеву: 1-2 дня
- По Украине: по тарифам перевозчика
- Наличными при получении
- Оплата банковской картой
- Приват 24
- Безналичный расчет для предприятий
- Консультации профессионалов
- Оригинальная продукция
- Официальная гарантия
- Возврат в течении 14 дней
-
Привезем за 3-5 дней
- Код поставщика:KKM41-065-400-11
- Производитель:IEK
- Номинальный ток, А:65
- Ток управления:AC (переменный ток)
- Номинальный ток катушки управления, V:380
- Количество и положение контактов:3НО
- Доставка
-
Описание
Малогабаритный контактор КМИ-46512 65А 380В/АС3 1з+1р (НО+НЗ) предназначен для пуска, остановки и реверсирования асинхронных электродвигателей короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3). А также для дистанционного управления цепями освещения, нагревательными элементами и различными малоиндуктивными нагрузками.
Технические характеристики
Номин. напряжение питания цепи управ Us AC 50 Гц: 380 В
Номин. рабочий ток Ie 400 В: 65 А
Кол-во вспомогат. норм замкнутых-НЗ конт: 1
Кол-во вспомогат. норм разомкнутых-НО конт: 1
Ширина: 75.0 мм
Высота: 128.0 мм
Количество полюсов: 3 Читать полностьюХарактеристики
- Оборудование: Силовой контактор
- Номинальный ток, А: 65
- Ток управления: AC (переменный ток)
- Номинальный ток катушки управления, V: 380
- Количество и положение контактов: 3НО
- Дополнительный контакт: 1НО+1НЗ
Описание
Малогабаритные контакторы предназначены для пуска, остановки и реверсирования асинхронных электродвигателей короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3). А также для дистанционного управления цепями освещения, нагревательными элементами и различными малоиндуктивными нагрузками.
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).
Технические характеристики
Номин. напряжение питания цепи управ Us AC 50 Гц: 380 В
Номин. рабочий ток Ie 400 В: 65 А
Тип подключения вспомогат. цепей: Винтовое соединение
Кол-во вспомогат. норм замкнутых-НЗ конт: 1
Кол-во вспомогат. норм разомкнутых-НО конт: 1
Номин. раб. напряжение переменного тока Ue: 230; 400; 660 В
Номин. напряжение изоляции Ui: 660 В
Номин. импульсное напряжение: 6 кВ
Условный тепловой ток Ith при АС-1: 80 А
Номин. мощность при AC-3 230 В: 18.5 кВт
Номин. мощность при AC-3 400 В: 30.0 кВт
Номин. мощность при AC-3 660 В: 37.0 кВт
Макс кратковременная нагрузка: 1170 А
Условный ток короткого замыкания Inc: 3000 А
Защита от сверхтоков - предохр. gG: 80 А
Мощность рассеяния при Ie АС-3: 4,2 Вт
Мощность рассеяния при Ie АС-1: 6,4 Вт
Момент затяжки: 2,5 Нм
Диапазоны напряж. управления при срабатывании Uc: 0,8...1,1
Гибкий кабель без наконечника: 10...25 мм²
Диапазоны напряж. управления при отпускании Uc: 0,3...0,6
Жесткий кабель без наконечника: 16...35 мм²
Время срабатывания при замыкании: 20...26 мс
Время срабатывания при размыкании: 8...12 мс
Коммутационная износоуст. при АС-1: 1,3 млн циклов
Коммутационная износоуст. при АС-3: 1,0 млн циклов
Коммутационная износоуст. при АС-4: 1,0 млн циклов
Мех. износоустойчивость: 10.0 млн ком циклов
Кол-во дополнительных контактов: 2
Степень защиты - IP: IP20
Тип монтажа: Монтажная панель/плата
Климатическое исполнение: УХЛ4
Температура эксплуатации: -25...+50 °C
Ширина: 75.0 мм
Высота: 128.0 мм
Вес: ≤ 1,4 кг
Доп. конт. - Номин. напряжение Un AC: ≤ 660 В
Доп. конт. - Номин. напряжение Un DC: ≤ 440 В
Доп. конт. - Номин. напряжение изоляции Ui: 660 В
Доп. конт. - Ток термической стойкости In: 10 А
Доп. конт. - Минимальная вкл способность Umin: 24 В
Доп. конт. - Минимальная вкл способность Imin: 10 мА
Доп. конт. - Защита от сверхтоков - предохр. gG: 10 А
Доп. конт. - Макс кратковременная нагрузка: 100 А
Доп. конт. - Сопротивление изоляции: > 10 мОм
Тип напряжения управления: Переменный (AC)
Количество полюсов: 3
Доп. конт. - Сечение присоединяемых проводников: 1...4 мм²
Доп. конт. - Момент затяжки: 1.2 нм
Срок службы, Лет: не менее 15Область применения для управления
- вентиляторами
- насосами
- тепловыми завесами
- печами
- кран-балками
- станками
- освещением
- системами автоматического ввода резерваАртикул: KKM41-065-400-11
Схема подключения
Устройство обладает рядом преимуществ:
Возможность установить на стандартную DIN-рейку – 35 мм.
Предусмотрено получение реверсивного варианта с использованием механизмов блокировки.
Сертифицированный товар, что прошел все необходимые испытания и имеет сертификат соответствия.По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
