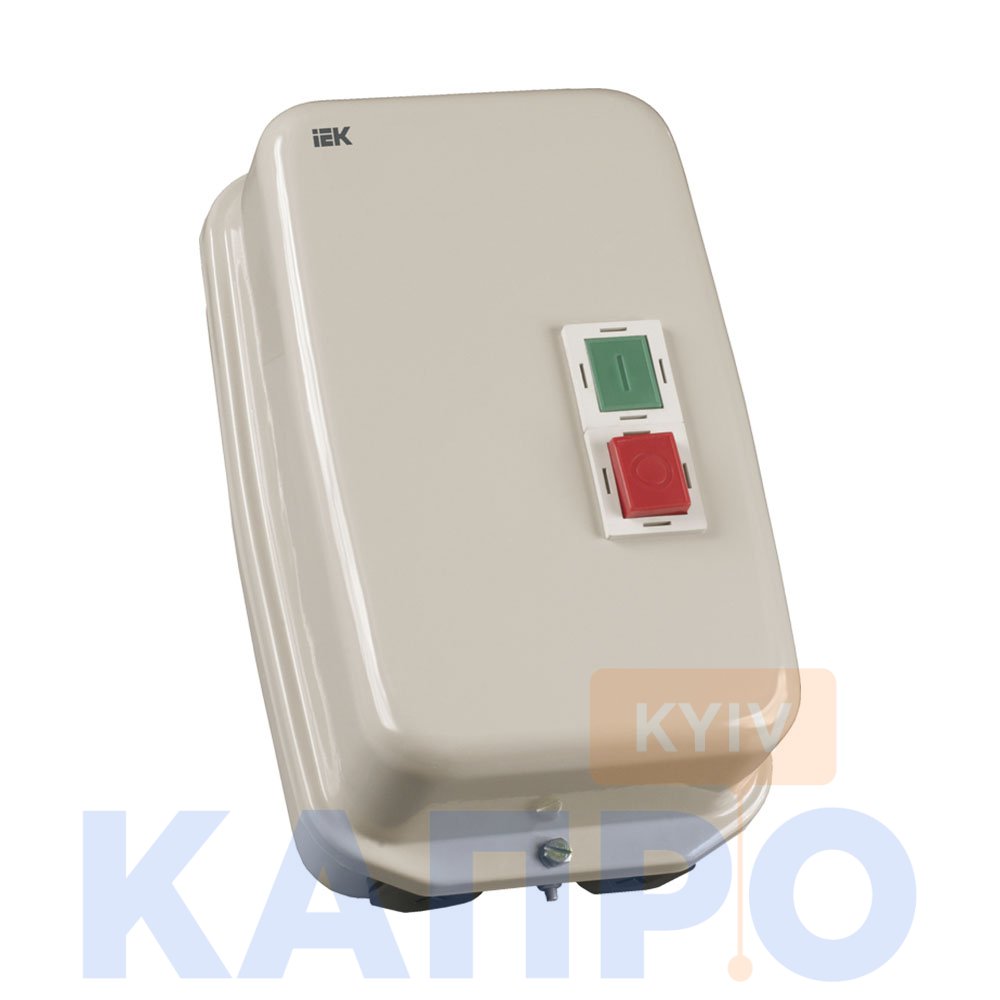

  • Контактор КМИ46562 65А в оболочке Ue=380В/АС3 IP54, ИЭК, KKM46-065-380-00

  • Контактор КМИ46562 65А в оболочке Ue=380В/АС3 IP54, ИЭК, KKM46-065-380-00
    • Доставка
      • Самовывоз из магазина
      • По Киеву: 1-2 дня
      • По Украине: по тарифам перевозчика
      Оплата
      • Наличными при получении
      • Оплата банковской картой
      • Приват 24
      • Безналичный расчет для предприятий
      Защита покупки
      • Консультации профессионалов
      • Оригинальная продукция
      • Официальная гарантия
      • Возврат в течении 14 дней
    • IEK
      4-6 недель
      3 100.78грн
      • Код поставщика:KKM46-065-380-00
      • Производитель:IEK
      • Номинальный ток, А:65
      • Ток управления:AC (переменный ток)
      • Номинальный ток катушки управления, V:380
      • Количество и положение контактов:3НО
      Задать вопрос
  • Описание

    Контакторы КМИ46562 в сборе с электротепловым реле в защитной оболочке предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

    Краткие технические характеристики

    Номин. напряжение питания цепи управ. Us AC 50 Гц: 380 В
    Тип напряжения управления: Переменный (AC)
    Номин. рабочий ток Ie при AC-1 400 В: 80 А
    Номин. рабочий ток Ie при AC-3 400 В: 65 А
    Степень защиты - IP: IP54
    Высота: 312.0 мм
    Ширина: 184.0 мм
    Глубина: 161.0 мм
    Сечен. присоед. гиб. кабеля без наконечн. реле гц: 4-35 мм²

    Читать полностью

    Характеристики

    • Оборудование: Силовой контактор
    • Номинальный ток, А: 65
    • Ток управления: AC (переменный ток)
    • Номинальный ток катушки управления, V: 380
    • Количество и положение контактов: 3НО
    • Особенности: В корпусе

    Описание

    Контактор КМИ в защитной оболочке предназначен для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

    Является комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления.

    Рекомендуется

    Во время установки контакторов КМИ 10910+КМИ 23211 использовать пластиковую оболочку, контакторов КМИ 34012+КМИ 49512 - металлическую оболочку.

    Технические характеристики

    Номин. напряжение питания цепи управ. Us AC 50 Гц: 380 В
    Тип напряжения управления: Переменный (AC)
    Номин. рабочий ток Ie при AC-1 400 В: 80 А
    Номин. рабочий ток Ie при AC-3 400 В: 65 А
    Номин. коммутируем. мощность при AC-3 400 В: 30 кВт
    Кол-во вспомогат норм разомкнутых-НО конт: 1
    Кол-во норм разомкнутых-НО силовых конт: 3
    Номин. раб. напряжение переменного тока Ue – гц: 380 В
    Номин. напряжение изоляции Ui – гц: 660 В
    Номин. импульсное напряжение Uimp – гц: 6 кВ
    Условный тепловой ток Ith при АС-1 – гц: 80 А
    Макс. кратковременная нагрузка – гц: 1170 А
    Условный ток короткого замыкания Inc – гц: 3000 А
    Защита от сверхтоков – пред. gG – гц: 80 А
    Мощность рассеивания при Ie АС-3 – гц: 4.20 Вт
    Мощность рассеивания при Ie АС-1 – гц: 6.40 Вт
    Типоисполнение электрон. реле: РТИ-3359
    Мех. износостойкость – гц: 10 млн циклов
    Коммут-ая изно-сть общий ресурс – гц: 1.0 млн циклов
    Частота включений мех. изно-сть в час – гц: 3600
    Частота включений коммутац. износост. в час – гц: 1200
    Крутящий момент при затягивании – гц: 2.5 нм
    Диапазон напряж. срабатывания – цу: (0,8...1,1)Uc
    Гибкий кабель без наконечника – гц: 10-25 мм²
    Диапазон напряж. отпускания – цу: (0,2...0,75)Uc
    Жесткий кабель без наконечника – гц: 16-35 мм²
    Мощность потреб. катушки при срабатывании Uc – цу: 200.0 ВА
    Мощность потреб. катушки при удержании Uc – цу: 20.0 ВА
    Время срабатыв. при замыкании-цу: 20-26 мс
    Время срабатыв. при размыкании-цу: 8-12 мс
    Эл. износоуст. млн ком. циклов при АС – 3-цу: 1.40
    Эл. износоуст. млн ком. циклов при АС – 1-цу: 1.40
    Мех. износоустойчивость-цу: 1.5 млн ком циклов
    Мощность рассеяния-цу: 10.0 Вт
    Диапазон уставок реле – гц: 48-65 А
    Номин. напряжение изоляции – реле гц: 660 В
    Номин. импульсное напряжение – реле гц: 6 кВ
    Диапазон рабочей частоты – реле гц: 0-400 Гц
    Момент затяжки-реле гц: 9 нм
    Ток термической стойкости – доп. конт. эл. реле: 5 А
    Момент затяжки – доп. конт. эл. реле: 1.2 нм
    Тип доп. контакта электротепл. реле: 1з
    Тип подключения силовой эл. цепи: Винтовое соединение
    Степень защиты - IP: IP54
    Климатическое исполнение: УХЛ4
    Температура эксплуатации: -25...+50 °C
    Высота: 312.0 мм
    Ширина: 184.0 мм
    Сечен. присоед. гиб. кабеля без наконечн-реле гц: 4-35 мм²
    Глубина: 161.0 мм
    Сечен. присоед. жесткого кабеля-реле гц: 4-35 мм²
    Сечен присоед гиб кабеля с наконечн-реле гц: 4-35 мм²
    Номин. напряжение Un-AC-доп. конт. вспом. цепи: ≤ 660 В
    Номин. напряжение Un-DC-доп. конт. вспом. цепи: ≤ 440 В
    Номин. напряжение изоляции Ui-доп. конт. вц: 660 В
    Сечение присоед. проводников-доп. конт. эл. реле: 1-2,5 мм²
    Минимальная вкл. способность Umin-доп. конт. вц: 17 А
    Минимальная вкл. способность Imin-доп. конт. вц: 15 мА
    Защита от сверхтоков-предохр gG-доп. конт. вц: 10 А
    Макс. кратковременная нагрузка-доп. конт. вц: 100 А
    Сопротивление изоляции-доп. конт. вц: >10 мОм
    Защ. от сверхтоков - предохр gG-доп. конт. эл реле: 5 А

    Габаритный чертеж

    Габаритный чертеж контакторов КМИ

    Артикул: KKM46-065-380-00

    Схема подключения контактора

    Схема подключения контактора КМИ46562 KKM46-065-380-00

    Схема подключения контактора КМИ46562 KKM46-065-380-00

    Устройство обладает определенными преимуществами:
    Низким уровнем шума.
    Высокой электрической износостойкостью.
